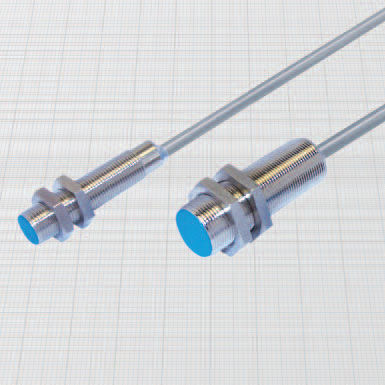

Sensor de proximidade indutivo DCAL12/4609

cilíndricoM18M12

Analógico com saída de tensão linear - Saída por cabo - Caraterísticas gerais: Estes sensores de proximidade indutivos fornecem uma corrente de saída direta ou inversamente proporcional à distância entre a face de deteção e o alvo metálico. A a corrente de saída também depende do material do alvo, pelo que podem ser utilizados não só para detetar distâncias, deslocações, vibrações e ondulações, mas e ondulações, mas também para reconhecer a composição de metais e ligas. Na configuração de dois fios na configuração de dois fios, são dispositivos protegidos contra inversão de polaridade e curto-circuito, em conformidade com com a norma industrial 4-20 mA. Utilização do sensor: A corrente de saída flui através da carga externa RL, gerando uma tensão (Vo) utilizada para acionar a fase de entrada do instrumento de medição. O valor correto de RL pode ser o valor correto de RL pode ser escolhido de acordo com os valores da fonte de alimentação Vdc e a gama de Vout pretendida como indicado nas tabelas. Dados técnicos: - Tensão de alimentação:10 ÷ 40 Vdc - Ondulação máxima: 20% - Faixa de corrente de saída: 0 ÷ 16 mA ou 4 ÷ 20 mA - Faixa de temperatura:- 10° ÷ + 70°C - Desvio térmico máximo:< 10% - Grau de proteção:IP67 - Secção transversal do condutor do cabo: 0,22 mm2 + blindagem em 12 mm 0,35 mm2 + blindagem em 18 - 30 mm - Compatibilidade electromagnética (EMC) de acordo com a norma EN61000-6-2/-4 - Resistência a choques e vibrações de acordo com a norma EN60068-2-27 EN60068-2-6 Materiais: - Cabo: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. blindado - Caixa: latão niquelado - Face de deteção: plástico
