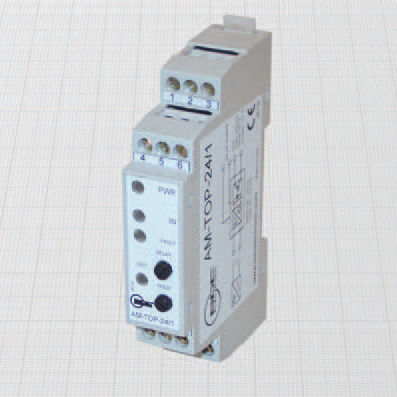

Amplificador de sinal AM-TOP series

de potênciade correntede tensão

- SAÍDA ESTÁTICA OPTOACOPLADA - 1 canal temporizado Caraterísticas gerais: Estas unidades permitem amplificar os sinais dos sensores ou contactos NAMUR. O tempo de atraso e o tempo de retenção do sinal de entrada são ajustáveis através de potenciómetros no painel frontal. Cada saída está isolada eletricamente uma da outra, da fonte de alimentação e de todas as entradas. É possível configurá-las como N.O. ou N.C. e utilizá-las como PNP ou NPN e utilizá-las como PNP ou NPN. Estão protegidas contra sobretensões nas linhas, sobrecarga sobrecarga e curto-circuito. Na versão de 24V também é possível configurar o OUT2 com a mesma mesma função do OUT1 ou utilizá-lo como indicação remota de falha. Quando utilizado para sensores NAMUR a indicação de falhas é visível com um LED vermelho no painel frontal para interrupções ou curtos-circuitos nas linhas de entrada. Os dip-switches de configuração são facilmente acessíveis removendo o painel frontal. Adequado para montagem em calha DIN. Dados técnicos: - Tensão de alimentação: ver referências para encomenda - Frequência da alimentação eléctrica: DC ou 50 - 60 Hz - Consumo máximo de energia: ver referência para encomenda - De acordo com a norma EN60947-5-6 - Compatibilidade electromagnética (EMC) de acordo com a norma EN61000-6-2/-4 PARÂMETROS DE ENTRADA - Ponto de comutação para ON: ≥ 1,75 mA - Histerese do ponto de comutação: 0,2 mA - Limiares de deteção de avarias: deteção de circuito aberto quando I 7,45 mA (Ri<100 ohm) SAÍDAS - Função de saída: N.O. ou N.C. como nas configurações DIP-SW - Polaridade: NPN/PNP - Frequência de comutação máx: 900Hz - Atraso de entrada/saída máx: 700µs - Corrente de saída máx: 300 mA - Tensão máxima aplicável através da carga: 65 V
