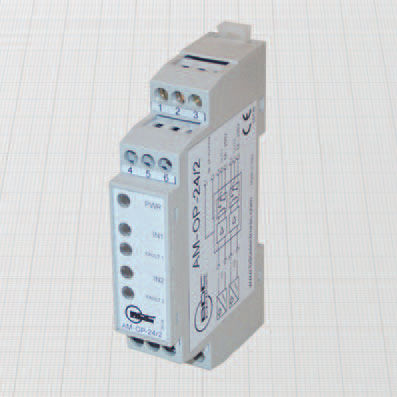

Amplificador de sinal AM-OP series

de potênciade correntede tensão

SAÍDAS ESTÁTICAS OPTOACOPLADAS - 1 ou 2 canais - Caraterísticas gerais: Estas unidades permitem amplificar os sinais dos sensores ou contactos NAMUR. Cada saída está isolada eletricamente uma da outra, da alimentação e de todas as entradas. É é possível configurá-las como N.O. ou N.C. e utilizá-las como PNP ou NPN. Estão estão protegidos contra sobretensões nas linhas, sobrecarga e curto-circuito. Quando utilizados para sensores NAMUR, a indicação de falhas é visível através de um LED vermelho no painel frontal para interrupções ou curto-circuitos nas linhas de entrada. Os dip-switches de configuração são facilmente acessíveis removendo o painel frontal. Adequado para montagem em calha DIN. Dados técnicos: - Tensão de alimentação: ver referências para encomenda - Frequência da alimentação eléctrica: DC ou 50 - 60 Hz - Consumo máximo de energia: ver referências para encomenda - De acordo com a norma EN60947-5-6 - Compatibilidade electromagnética (EMC) de acordo com a norma EN61000-6-2/-4 PARÂMETROS DE ENTRADA - Ponto de comutação para ON: 1,55 ÷ 1,75 mA - Histerese do ponto de comutação: 0,2 mA - Limiares de deteção de falha: deteção de circuito aberto quando I 7,45 mA (Ri < 100Ω) SAÍDAS - Função de saída: N.O. ou N.C. como para as definições DIP-SW - Polaridade: NPN/PNP - Frequência de comutação máx: 900 Hz - Atraso de entrada/saída máx: 700 µs - Corrente de saída máx: 300 mA - Tensão máxima aplicável através da carga: 65 V - Queda de tensão máxima na condição ON: 1,7 V - Isolamento da fonte de alimentação e das entradas: 2500 V
