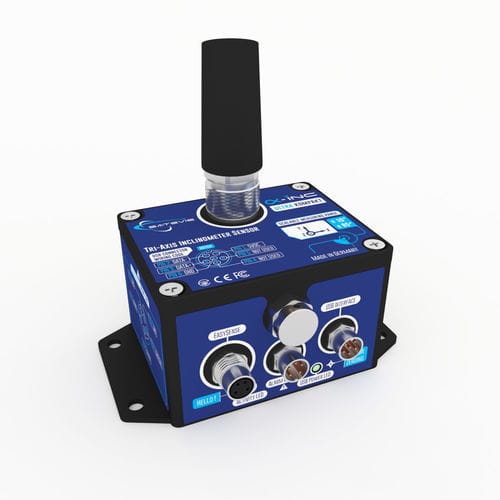

Sensor de inclinação de 3 eixos Satevis Alpha-INC-SK 10T

USBLoRaWANMEMS

Descrição do Produto:O Satevis® Alpha-INC SK 10° (SK: Super Kompakt) é um sensor inclinómetro de três eixos sem fios (gama escalável ±10° / ±90°) que integra o protocolo LoRaWAN® de norma aberta, tornando-o ideal para a monitorização da saúde estrutural (SHM), aplicações geotécnicas, levantamento topográfico e projectos de infra-estruturas inteligentes.O Satevis® Alpha-INC SK 10° oferece uma fácil integração com plataformas de nuvem de terceiros (TTN, Chirpstack, Datacake, etc.) ou com o CommonSense®, o software de nuvem proprietário, garantindo uma implementação flexível e uma perceção dos dados em tempo real.Com o seu desempenho robusto e adaptabilidade, o Satevis® Alpha-INC SK 10° é a escolha inteligente para a monitorização de precisão em aplicações de infra-estruturas críticas.Lançamento do produto: final de novembro.Caraterísticas principais:Sensores de Inclinómetro Tri-Axis para fácil instalação com gama escalável ±10° / ±85°Precisão/Repetibilidade do sensor (escala completa, 25°C): ±0.01° para o alcance de ±10°, ±0,02° para o alcance de ±85°Protocolo LoRaWAN® de padrão aberto com diferentes planos de frequência 868-923MHzAlcance ultra longo: 8km-10km em L.O.S (Linha de Visão) e 500m-1Km em NLOS (Ambiente Urbano)Caixa de alumínio robusta e à prova de águaBateria de potência ultra baixa com duração de até 7 anosDatalogger incorporado: 322.000 registos por canalIntegração flexível de software na nuvemFusão de sensores (função Easy-Sense):Integração perfeita com sensores externos através da função Easy-Sense, permitindo que os utilizadores liguem redes de sensores diretamente aos seus próprios modelos de IA.Fornece informações importantes sobre o sensor, incluindo o tipo de sensor, definições de calibração e data, valores de limiar de alarme (Crítico, Grave, Menor), desvio de zero do sensor e data.Permite a previsão precisa de potenciais danos, avarias ou falhas em estruturas e equipamentos.Critérios de alarme:Limiares de alarme personalizáveis: Defina limiares de alarme independentes para cada canal de medição, com lógica AND/OR flexível para acionamento complexo.Três níveis de alarme: Defina os níveis de alarme Crítico (mais elevado), Grave e Menor para dar prioridade às notificações e automatizar acções com base na gravidade do alarme. Saída de alarme de contacto seco opcional para uma fácil integração com sistemas de alarme externos, PLCs ou sistemas de gestão de edifícios (BMS). Suporta três níveis de alarme configuráveis - Menor, Grave e Crítico - com base em limiares de sensor definidos pelo utilizador.Integração perfeita com software de nuvem de terceiros:Comunicação Uplink e Downlink totalmente documentada: O dispositivo transmite dados abrangentes - incluindo perfis de dispositivo, configurações actuais, estado de saúde do sensor e valores de medição em tempo real - diretamente para a sua infraestrutura de nuvem. As plataformas de nuvem podem emitir remotamente comandos para actualizações de configuração do sensor, ajustes de limiares de alarme, autodiagnóstico do sensor e zeragem/deszeragem remota.Exemplos de código-fonte JavaScript prontos para uso para integração com servidores de rede LoRaWAN® populares, como The Things Network (TTN) e Chirpstack.Verificação instantânea do sensor com a função 'Hello!ao segurar um íman na etiqueta 'Hello!' durante mais de 10s, o sensor acorda e transmite a medição de dados seguida do diagnóstico do sistema (estado da bateria e qualidade da rede). O LED de atividade pisca a verde, confirmando a transmissão de dados para a rede LoRaWAN. Quando integrado com sistemas de alarme externos, a função Hello permite-lhe testar a ligação enviando um impulso curto para a saída de alarme, assegurando a funcionalidade adequada sem acionar um alarme real.Instalação do sensor sem esforço com zeragem automática:A função de zeragem do sensor simplifica a instalação, mesmo quando se utiliza um suporte angular.Para ativar a zeragem, mantenha o íman na etiqueta "Zeragem do sensor" durante mais de 10s; o LED de atividade pisca a azul e o desvio para zero é efectuado em todos os eixos do sensor X/Y/Z.O processo de zeragem do sensor também pode ser efectuado remotamente a partir do software da nuvem.Aplicações:Monitorização da inclinação da estação de base da antenaMonitorização de pontesMonitorização de estaleirosMonitorização de túneisMonitorização de navios de cargaMonitorização de aeronavesAcessórios incluídos:1x Célula primária de lítio - Célula de tamanho D 19Ah com correia de remoção de bateria1x Íman para funções de zeragem do sensor e Hello2x Tampa M8 para fonte de alimentação e sensor opcional externo1 x Adaptador de cabo USB para M8, 2 metros de comprimento1 x Fita auto-amalgamante (25 cm de comprimento)1 x Antena LoRaWAN® (ver opções de antena no construtor de referência)Acessórios e serviços opcionais:montagem em suporte de 90° (com ilhó integrado) com 4 parafusos M5 + porca de bloqueioKit de montagem magnéticaMaterial PLA IMPRESSO EM 3DProtecção do conectorCertificado de calibração fornecido pela SatevisEspecificações técnicas:Tecnologia de inclinómetro: Tecnologia MEMSFaixa de medição escalável: faixa selecionável pelo usuário ±10° ou ±85°, com ajuste automático da faixaResolução do sensor: 0.0055° em escala totalDensidade de ruído: para faixa de ±10°: 0.0007 °/√Hz no eixo Y, 0,008 °/√Hz nos eixos X, Z; para faixa de ±85°: 0.0012 °/√Hz em todos os eixosPrecisão/Repetibilidade do sensor (escala total, 25°C): ±0,01° para a faixa de medição de ±10°, ±0,02° para a faixa de medição de ±85°Exatidão do sensor (escala total, @ 25°C): ±0,015° para a faixa de ±10°, ±0.02° para a faixa de ±45°, ±0,04° fora da faixa de ±45°Dependência de temperatura do offset: ±0,006°/°C (faixa de temperatura -25°C a +85°C)Desvio de tempo de vida do offset (@25°C): ±0,08 °Resposta de frequência do sensor (-3 dB): DC a 10 Hz para faixa de medição de ±10°, DC a 40 Hz para faixa de medição de ±85°Calibração: Calibrado de fábrica em 9 pontos de referência: 0° absoluto, ±5°, ±10°, ±30°, ±45°, com as definições de calibração guardadas na memória Flash do sensor. Método de calibração: Calibração back-to-back com um sensor de referência preciso.Função de zeragem do sensor: A colocação do sensor em zero pode ser efectuada após a instalação, segurando um íman na etiqueta "sensor zeroing" durante cerca de 10s, o desvio de zero é efectuado em todos os eixos do sensor X/Y/Z.Sensor de temperatura integrado: Faixa: -40°C a +75°C; Resolução de medição: ±0,06°C; Precisão do sensor: ±1°CRF Especificações: LoRaWAN V1.0.2 REVB CLASSE A; Apenas OTAA; Plano de Frequência configurável (Europa 868MHz, EUA 915MHz, Austrália 915MHz, Ásia 923MHz, Coreia 920MHz, Índia 865MHz); Potência TX: 14dBm @868/915MHz; Sensibilidade do Recetor: -136.5dBm para SF12 com 125KHz BW; Link Budget: 158dB; Alcance Máximo de Rádio: 8-10 Km em L.O.S. / Ambiente Rural, 500m a 1km em NLOS/ Ambiente Urbano; Antena Omni Tipo N à prova de água, Ganho 5 dBi ou 2dBi / VSWR ≤ 2.0; Dimensões: Ø22 x 64 mm para 2dBi, Ø22 x 180 mm para 5dBiFonte de alimentação: Célula primária integrada tamanho D (cloreto de lítio tionil não recarregável, tamanho D, capacidade 19Ah, tensão máxima 3,6 Volts); Consumo de corrente @ 3,3V: 15 a 20 mA durante a aquisição de dados, 35 mA @14 dBm durante a transmissão de rádio, DataLogger/Recorder: 322.000 sessões de registo por canal de sensor (4 canais: Inclinómetro de três eixos, 1 temperatura interna); 246.000 sessões de registo por canal de sensor (6 canais: Inclinómetro de três eixos, 1 temperatura interna, temperatura externa, humidade externa); Informações registadas: Relógio UTC, Medição de Dados, Modo de Monitorização; Configuração remota a partir do LNS: Arranque/Paragem/Apagamento do DataLogger; Método de transferência: A partir de USB com o software Hypeterminal, formato CSVSaída de alarme (opcional): 3 x contactos secos Saída para acionar o sistema de alarme externo: Alarme Menor, Alarme Grave, Alarme Crítico; Tipo de conetor: Tomada macho M8-5 pinosAmbiental e mecânico: Caixa de alumínio e à prova de água; Dimensões (CxLxA): 111x51x64 mm (sem antena); Peso: 350g; IP67 | Nema 6 / IP68 (tampa do conetor M8 montada, a autofusão é utilizada à volta do conetor da antena); Resistência ao choque: 100g durante 50 ms; Temperatura de funcionamento: -40°C a +75°C (recomenda-se a utilização de proteção solar para exposição prolongada ao sol acima de +75°C); Base de montagem: Fixação por parafuso; Humidade relativa: 0 a 98 %RH; Certificações: Diretiva de rotulagem CE R&TTE (rádio) ETSI EN 300 328, FCC (América do Norte), ARIB STD-T66 Ver 3.6, Código HS: 9031.80.20, EAR99, ROHS - Diretiva 2002/95/ECOptional External Sensors (Easy-Sense): Sensor de temperatura e humidade (EASY-SENSE-TH-CL-XX), sensor de deslocamento (retorno por mola ou junta esférica) (SAT-EASY-SENSE-DISP-SR-XX, SAT-EASY-SENSE-DISP-BJ-XX)
