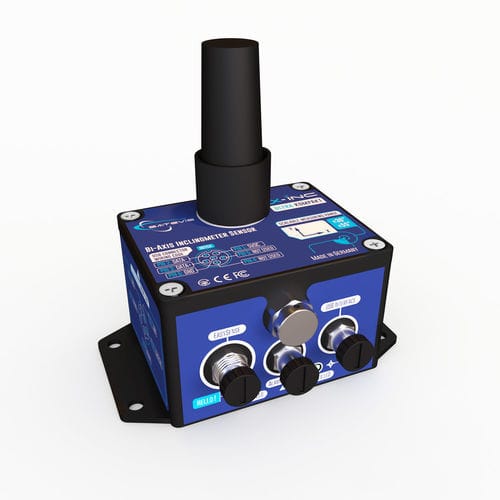

Sensor de inclinação de 2 eixos Satevis Alpha-INC-SK 30B

LoRaWANsem fioMEMS

Visão geral do produto: O Satevis® Alpha-Inc-SK 30B é um sensor inclinômetro biaxial sem fio de alta precisão (faixa escalável ±30° / ±55°) que integra o protocolo padrão aberto LoRaWAN®. É ideal para monitoramento da saúde estrutural (SHM), aplicações geotécnicas, levantamento de terras e projetos de infraestrutura inteligente. O dispositivo suporta fusão de sensores (função Easy-Sense), permitindo integração perfeita com sensores ambientais externos para funcionalidade expandida. Oferece fácil integração com plataformas de nuvem de terceiros (TTN, Chirpstack, Datacake, CommonSense®), garantindo implantação flexível e insights de dados em tempo real. Características principais: - Inclinômetro biaxial de alta precisão com faixa escalável ±30° / ±55° - Precisão/Repetibilidade do sensor (escala completa, 25°C): - ±0,00183° para a faixa ±30° - ±0,00366° para a faixa ±55° - Protocolo padrão aberto LoRaWAN® com diferentes planos de frequência 868-923MHz - Alcance ultra longo: 8-10km em linha de visão e 1Km em ambiente urbano - Caixa de alumínio robusta e à prova d'água - Vida útil da bateria de ultra baixo consumo de até 7 anos - Registrador de dados integrado: 322.000 registros por canal - Integração flexível de software em nuvem Fusão de sensores (função Easy-Sense): - Integração com sensores externos para conectividade de modelos de IA - Fornece tipo de sensor, configurações de calibração/data, valores de limiar de alarme (Crítico, Severo, Menor), deslocamento zero do sensor/data - Permite previsão precisa de danos potenciais, falhas ou avarias Critérios de alarme: - Limiares de alarme personalizáveis: Defina limiares de alarme independentes para cada canal de medição, com lógica flexível E/OU para acionamento complexo - Três níveis de alarme: Defina níveis de alarme Crítico (mais alto), Severo e Menor para priorizar notificações e automatizar ações (como ativação de relé) com base na gravidade do alarme - Saída de alarme de contato seco opcional para integração com sistemas de alarme externos, PLCs ou BMS Integração em nuvem sem problemas: - Integração sem esforço com software de nuvem de terceiros via protocolo LoRaWAN® - Comunicação de uplink e downlink totalmente documentada - Tipos de mensagens intuitivos modelados após métodos HTTP padrão (POST/GET) - Código-fonte JavaScript pronto para uso para integração com TTN e Chirpstack Zeragem e instalação do sensor: - Função de zeragem automática simplifica a instalação - A zeragem pode ser realizada via ímã ou remotamente da nuvem Especificações técnicas: - Tecnologia do inclinômetro: MEMS - Faixa de medição escalável: Selecionável pelo usuário ±30° ou ±55°, ajuste automático de faixa - Resolução do sensor: 0,00183° para a faixa ±30°, 0,00366° para a faixa ±55° - Densidade de ruído: 0,0009 °/√Hz - Precisão do sensor (escala completa, @ 25°C): ±0,005° para a faixa ±30°, ±0,01° para a faixa ±45°, ±0,02° fora da faixa ±45° - Dependência de temperatura do deslocamento: ±0,002°/°C (–25°C a +85°C) - Deriva de deslocamento ao longo da vida (@25°C): ±0,05° - Resposta de frequência do sensor (-3 dB): DC a 10 Hz (±30°), DC a 40 Hz (±85°) - Calibração: Calibrado de fábrica em 9 pontos de referência (0°, ±5°, ±10°, ±30°, ±45°), configurações salvas na memória Flash do sensor - Zeragem do sensor: Ativado por ímã ou remotamente da nuvem - Sensor de temperatura integrado: Faixa: -40°C a +75°C, Resolução: ±0,06°C, Precisão: ±1°C - Especificações RF: LoRaWAN V1.0.2 REVB CLASS A, apenas OTAA, Plano de frequência configurável (Europa 868MHz, EUA 915MHz, Austrália 915MHz, Ásia 923MHz, Coreia 920MHz, Índia 865MHz), Potência TX: 14dBm, Sensibilidade do receptor: -136,5dBm, Orçamento de link: 158dB, Alcance máximo: 8-10km LOS, 500m-1km Urbano, Antena Omni tipo N à prova d'água (2dBi/5dBi) - Mecânica: Caixa de alumínio e à prova d'água, Dimensões: 111x51x64 mm (sem antena), Peso: 350g, IP67 | Nema 6 / IP68 (com tampa de conector M8), Resistência a choques: 100g/50ms, Temperatura de operação: -40°C a +75°C, Umidade relativa: 0 a 98%RH, Montagem: Montagem por parafuso - Fonte de alimentação: Célula de cloreto de tionila de lítio não recarregável tamanho D (19Ah, 3,6V), Alimentação USB 5VDC (bateria interna desconectada quando alimentada por USB), Consumo de corrente: 15-20mA (aquisição), 35mA (transmissão de rádio), <11µA (modo de economia de bateria) - Registrador de dados: 380.000 sessões de registro por canal (3 canais), 279.000 sessões de registro por canal (5 canais), Download via USB (formato CSV) - Saída de alarme: 3 x Contatos secos (Menor, Severo, Crítico), Soquete macho M8-5 pinos - Certificações: CE, FCC, ARIB STD-T66, ROHS, Código HS: 9031.80.20, EAR99 - Acessórios incluídos: 1x Célula primária de lítio (tamanho D, 19Ah), 1x Ímã para funções de zeragem e Hello do sensor, 2x Tampa M8, 1x Adaptador de cabo USB para M8 (2m), 1x Fita auto-amalgamante (25cm), 1x Antena LoRaWAN® - Acessórios opcionais: Suporte de montagem de 90°, Kit de montagem magnética, Escudo de conector, Certificado de calibração - Garantia: Garantia limitada de 2 anos Aplicações: - Monitoramento de inclinação de estação base de antena - Monitoramento de inclinação de canteiro de obras - Monitoramento de pontes - Monitoramento de túneis - Monitoramento de navios de carga - Monitoramento de aeronaves
