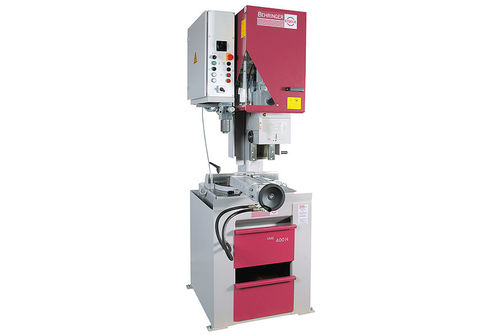

Serra de esquadria VMS 400 H

circularpara metaispara alumínio

Visão geral
Mais de 250.000 serras vendidas globalmente comprovam a fiabilidade da série VMS para oficina e produção. Operação simples, construção robusta e cortes precisos tornam a VMS 400 H adequada para cortar materiais maciços, tubos e perfis. Este modelo dispõe de avanço de serra hidráulico e fixação hidráulica do material.

Conceito e transmissão
O núcleo da unidade de serra VMS é uma caixa de engrenagens de rosca sem-fim produzida internamente com o recurso de absorção de rotação Eisele. A caixa de engrenagens pesada e a base robusta reduzem as vibrações, melhorando a qualidade de corte, a vida útil da lâmina e a durabilidade da máquina.

Opções e acessórios

• Sistema de microaspersão (lubrificação por quantidade mínima) opcional que humedece continuamente a lâmina com óleo de corte para prolongar a vida da ferramenta e manter o ambiente de trabalho limpo ao serrar perfis, tubos e material maciço.
• Dispositivo de refrigeração integrado na base da máquina.
• Sistemas de medição e garras de alimentação para automação e melhor manuseio do material (opções configuráveis).

Principais características

• Caixa de engrenagens de rosca sem-fim com absorção de rotação Eisele para baixas vibrações e maior vida útil da lâmina.
• Ajuste de esquadria fácil de usar com batentes fixos para alterações de ângulo rápidas e precisas.
• Pequena área ocupada inferior a 1 m² com alta produtividade.
• Avanço de serra hidráulico (semiautomático) para qualidade de corte consistente e conforto do operador.
• Dispositivo de fixação rápida hidráulico para uma fixação segura do material.
• Base de máquina robusta e componentes em ferro fundido de amortecimento de vibrações para aumentar a vida útil das ferramentas.
• Ajuste de curso confortável com interruptores de fim de curso para pontos de entrada e saída.
• Grande cobertura de proteção para trocas de lâmina seguras e fáceis.
• Design limpo com unidade de refrigeração e gaveta de cavacos integradas na base.
• Alta flexibilidade: a VMS 400 H pode ser adaptada a vários fluxos de material através de numerosas opções de configuração.

Faixa de corte (tabela)
Plano 90° — 200 x 120 mm
Plano 45° — 140 x 120 mm
Plano 30° — 100 x 100 mm (apenas lado direito)
Quadrado 90° — 120 mm
Quadrado 45° — 120 mm
Quadrado 30° — 100 mm (apenas lado direito)
Redondo 90° — 140 mm
Redondo 45° — 140 mm
Redondo 30° — 110 mm (apenas lado direito)

Características de desempenho (tabela)
Potência de acionamento — 2.0 / 2.6 kW
RPM padrão — 17 / 34 - 34 / 68 min-1
RPM opcionais — 8 / 16 / 32 / 64 min-1
Diâmetro da lâmina — 400 mm
Avanço da serra — hidráulico
Fixação do material — hidráulica

Dimensões e peso (tabela)
Comprimento — 945 mm
Largura — 1.500 mm
Altura — 2.130 mm
Peso — 750 kg
Altura de apoio do material — 900 mm

Especificações técnicas

• Modelo: VMS 400 H
• Diâmetro da lâmina: 400 mm
• Potência do acionamento: 2.0 / 2.6 kW
• Velocidades padrão: 17 / 34 - 34 / 68 min-1
• Velocidades opcionais: 8 / 16 / 32 / 64 min-1
• Tipo de avanço: hidráulico (semiautomático)
• Fixação do material: hidráulica
• Capacidades de corte (exemplos): Plano 90°: 200 x 120 mm; Redondo 90°: 140 mm; Quadrado 90°: 120 mm
• Dimensões (C × L × A): 945 × 1.500 × 2.130 mm
• Peso: 750 kg
• Altura de apoio do material: 900 mm
• Opção: sistema de microaspersão para lubrificação por mínima quantidade e aumento da vida útil da lâmina
• Caixa de engrenagens de rosca sem-fim com absorção de rotação Eisele (fabricação própria)
• Recursos: ajuste de esquadria com batentes fixos, ajuste de curso por fim de curso, unidade de refrigeração e gaveta de cavacos integradas, grande cobertura de proteção para troca de lâmina facilitada
