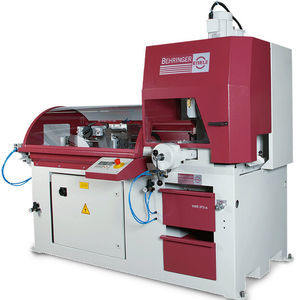

Serra de esquadria VMS 350 PV

circularverticalpara metais

Visão geral
Mais de 250.000 serras a frio vendidas mundialmente. Operação simples, construção robusta e cortes precisos tornam a série VMS parceira confiável em oficinas e fábricas. Adequada para corte de material maciço, tubos e perfis. A VMS 350 PV é uma serra vertical a frio semiautomática com fixação pneumática do material e avanço de serra hidro-pneumático automático.

Unidade de serra e transmissão
A unidade de serra é acionada por um redutor de rosca sem-fim robusto com compensação Eisele fabricada internamente. Este projeto assegura funcionamento suave e com baixa vibração, melhorando a qualidade de corte, a vida útil da lâmina e a durabilidade da máquina.

Principais características

• Redutor de rosca sem-fim com compensação Eisele — caixa de engrenagens robusta de produção própria para longa vida da lâmina.
• Ajuste de esquadrejamento fácil com batentes fixos para mudanças de ângulo rápidas e precisas.
• Pequena área ocupada — menos de 1 m² com alta produtividade.
• Sistema de microaspersão (opcional) — lubrificação por quantidade mínima para perfis, tubos e material maciço, prolongando a vida da ferramenta e reduzindo sujeira.
• Alta flexibilidade — adaptável a diferentes fluxos de material e layouts de produção.
• Avanço automático da serra — avanço hidro-pneumático e dispositivo de fixação rápida para qualidade de corte consistente e conforto do operador.
• Base de máquina robusta — estrutura pesada e componentes em ferro fundido que amortecem vibrações.
• Ajuste de curso confortável — pontos de entrada e saída ajustáveis por dois sensores de fim de curso.
• Grande capa de proteção — troca de lâmina fácil e rápida com elevado nível de segurança.
• Design de máquina limpo — unidade de refrigeração e gaveta de cavacos integradas na base da máquina.

Faixa de corte (tabela)
Plano 90° — 170 x 100 mm
Plano 45° — 120 x 100 mm
Plano 30° — 85 x 100 mm (apenas para o lado direito)
Quadrado 90° — 100 mm
Quadrado 45° — 95 mm
Quadrado 30° — 85 mm (apenas para o lado direito)
Redondo 90° — 120 mm
Redondo 45° — 120 mm
Redondo 30° — 100 mm (apenas para o lado direito)

Características de desempenho (tabela)
Potência do motor — 1,4 / 1,9 kW
RPM padrão — 17 / 34 - 34 / 68 min⁻¹
RPM opcionais — 10 / 20 / 40 / 80 min⁻¹
Diâmetro da lâmina — 350 mm
Avanço da serra — hidro-pneumático
Fixação do material — pneumática

Dimensões e peso (tabela)
Comprimento — 1.010 mm
Largura — 765 mm
Altura — 2.175 mm
Peso — 340 kg
Altura do suporte do material — 900 mm

Opções

• Sistema de microaspersão (lubrificação por quantidade mínima) como opção para aumentar a vida útil da ferramenta e manter um ambiente de trabalho mais limpo.
• Dispositivo de fixação rápida pneumático e avanço hidro-pneumático fornecidos como padrão na variante PV.

Especificações técnicas

• Modelo: VMS 350 PV
• Diâmetro da lâmina: 350 mm
• Velocidades padrão: 17/34 e 34/68 min⁻¹
• Velocidades opcionais: 10 / 20 / 40 / 80 min⁻¹
• Potência do motor: 1,4 kW ou 1,9 kW
• Tipo de avanço: hidro-pneumático (avanço automático)
• Fixação do material: pneumática (dispositivo de fixação rápida pneumático)
• Exemplos de capacidade de corte: plano 90° 170 x 100 mm; redondo 90° 120 mm; quadrado 90° 100 mm
• Dimensões C x L x A: 1.010 x 765 x 2.175 mm
• Peso: 340 kg
• Altura do suporte do material: 900 mm
