Serra de fita LPS-T 3D

verticalpara plásticospara painéis

Overview

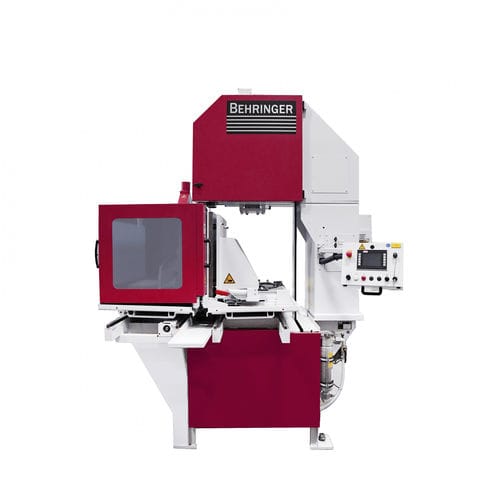

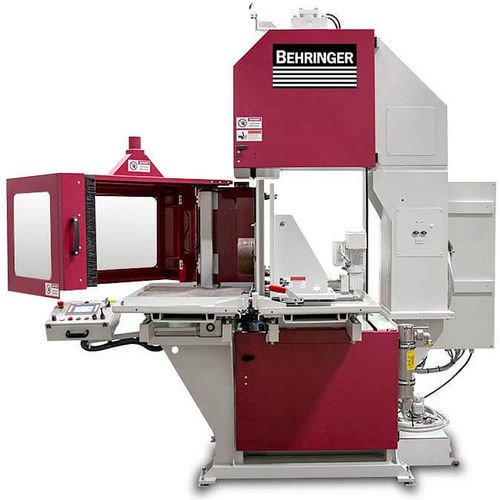

A serra de fita vertical LPS-T 3D da Behringer foi projetada para o corte de placas impressas em 3D em vários tamanhos até 850 x 650 mm. A máquina possui mesa de apoio móvel e dispositivo de fixação NC para facilitar carregamento e descarregamento; placas pesadas podem ser manuseadas com equipamento de elevação.

Options
A Behringer oferece opções específicas de processo para adaptar o sistema às exigências do cliente, incluindo proteção com extração, sistema Micro Spray de lubrificação por quantidade mínima, garras de fixação personalizadas e transportador de cavacos com reservatório de fluido integrado.

Features

• Carregamento/descarregamento facilitado: dispositivo de fixação NC e mesa de apoio retrátil permitem movimentação por guindaste.
• Proteção e extração opcionais: redução de poeira e aerossóis conforme material e lubrificante.
• Sistema Micro Spray opcional: lubrificação de quantidade mínima por duas bicos para proteger a lâmina e reduzir contaminação.
• Transportador de cavacos opcional: grande capacidade, removível para limpeza e manutenção, com reservatório de fluido integrado.
• Alta precisão de corte: estrutura resistente à torção e aplicação da força de avanço diretamente sob o ponto de corte.
• Posicionamento automático da placa: eixo NC posiciona o dispositivo na linha de corte após inserção da espessura da placa.
• Filtragem do fluido de corte: unidade de filtragem padrão remove partículas e resíduos em pó do fluido.
• Alimentação servo com controlo de pressão de corte: remoção constante de cavacos e resposta rápida à pressão de corte para melhor desempenho.
• Troca rápida da lâmina: troca sem ferramentas para reduzir tempos de ajuste.
• Partes guia em ferro fundido: componentes fabricados pela Behringer para amortecer vibrações na aresta de corte.
• Pequena área ocupada: adequada para instalação em espaços confinados.

Technical data
Cutting Range
Tamanho máximo da placa (plana) L x A: 850 x 650 mm
Tamanho mínimo da placa (plana) L x A: 100 x 100 mm
Altura máxima de impressão: 650 mm
Espessura mínima da placa: 20 mm

Performance Characteristics
Potência de acionamento (serra): 4 kW
Velocidade da lâmina: 17–120 m/min
Dimensões da lâmina: 6.000 x 41 x 1,3 mm
Potência instalada total: 6 kW
Posicionamento da placa: motor servo via fusos de esferas

Dimensions and Weight
Comprimento: 2.400 mm
Largura: 2.300 mm
Altura: 3.020 mm
Peso: 3.200 kg
Altura do apoio de material: 1.150 mm

Technical specifications

• Área máxima da placa: 850 x 650 mm
• Área mínima da placa: 100 x 100 mm
• Altura máxima de impressão: 650 mm
• Espessura mínima da placa: 20 mm
• Potência de acionamento: 4 kW
• Intervalo de velocidade da lâmina: 17–120 m/min
• Tamanho da lâmina: 6.000 x 41 x 1,3 mm
• Potência instalada total: 6 kW
• Posicionamento: motor servo via fusos de esferas
• Dimensões (C x L x A): 2.400 x 2.300 x 3.020 mm
• Peso da máquina: 3.200 kg
• Altura do apoio de material: 1.150 mm
