Serra de fita HBE320-523 3D

horizontalpara metaispara tubos

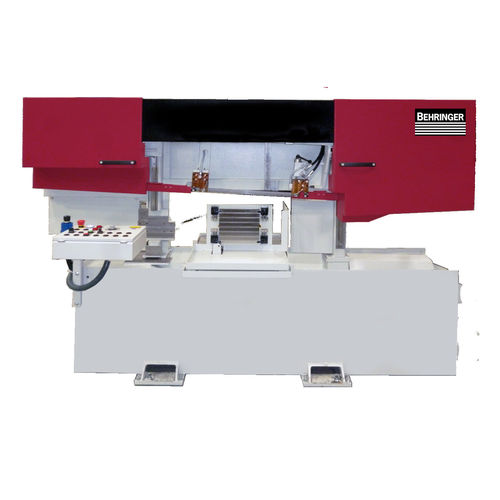

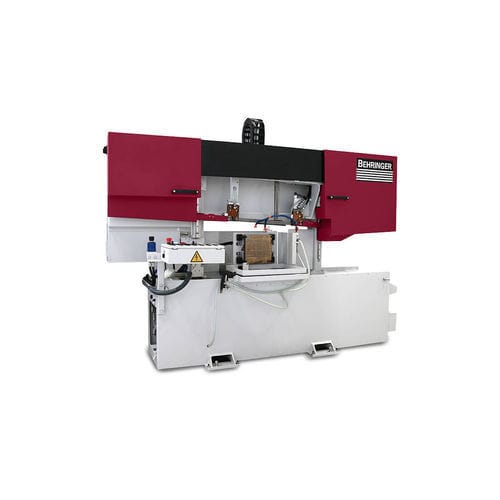

Visão geral A serra de fita horizontal HBE320-523 3D foi concebida para cortar placas de impressão 3D com dimensões até 520 x 300 mm. O sistema de fixação é fabricado conforme exigências do cliente para garantir flexibilidade com diferentes tamanhos e formas de placas. Um batente mecânico de ponto zero alinhado à placa de impressão simplifica a configuração e reduz fontes de erro. A peça de fixação é móvel para facilitar carregamento e manuseio.

Opções

• Carcaça da máquina com opção de extração (para filtrar pó e aerossóis)
• Lubrificação por quantidade mínima / Sistema Micro Spray (opcional)
• Conceitos de fixação individuais conforme especificações do cliente (ex.: unidades de fixação hidráulicas, padrões de furação personalizados)
• Filtragem / unidade de limpeza do fluido de corte (padrão) para remover partículas e resíduos de pó

Principais características

• Carregamento e descarregamento rápidos através de dispositivo de fixação para placas impressas aditivamente; placas podem ser inseridas manualmente ou com equipamento de elevação
• Opções de fixação adaptadas às necessidades do cliente; padrão de furação personalizado como standard para placas 3D
• Carcaça e sistema de exaustão disponíveis para captar pó e vapores conforme o material e o lubrificante
• Regulação sensível da pressão de corte BEHRINGER que ajusta o avanço de acordo com variações de seção para melhor desempenho de corte
• Sistema de guias lineares em construção portal e estrutura de serra estável e de baixa vibração para melhores resultados e longa vida útil
• Batente de ponto zero para alinhamento simples de painéis impressos sem reajuste em placas finas
• Unidade padrão de limpeza/filtragem do fluido de corte para prolongar a vida útil do fluido
• Sistema Micro Spray (opcional) para lubrificação de quantidade mínima ao serrar perfis, tubos e material maciço
• Escova de cavacos acionada eletricamente com dispositivo de troca rápida sem ferramentas
• Peças guias da fita em ferro fundido para amortecimento de vibrações e aumento da vida útil da ferramenta
• Acionamentos energeticamente eficientes e sistema hidráulico especial (redução de aprox. 30% no consumo vs. modelo anterior)
• Processo de corte significativamente mais rápido que máquinas wire EDM para tarefas aplicáveis

Especificações técnicas

• Tamanho máximo da placa de impressão (L x A): 520 x 300 mm
• Tamanho mínimo da placa de impressão (L x A): 100 x 100 mm
• Altura máxima de impressão: 400 mm
• Espessura mínima da placa: 20 mm
• Potência do motor: 2,6 kW
• Velocidade da lâmina: 15 - 110 m/min
• Dimensões da lâmina: 5.300 x 34 x 1,1 mm
• Potência total: 3,7 kW
• Posicionamento da placa: batente mecânico de ponto zero
• Comprimento: 1.150 mm
• Largura: 2.750 mm
• Altura: 2.150 mm
• Peso: 1.600 kg
• Altura de apoio do material: 830 mm
