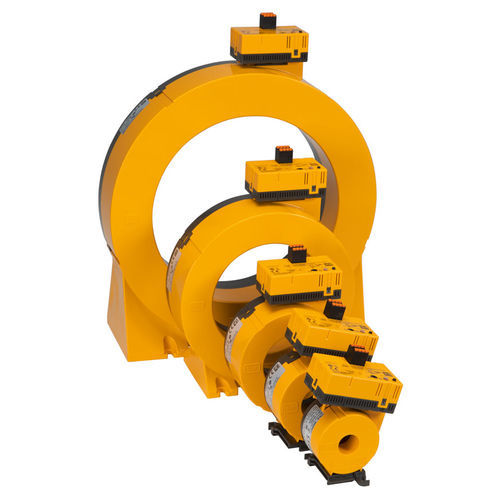

Transformador de corrente LINETRA ® CTUB100 series

de mediçãoencapsuladoIEC

Visão geral
A série CTUB100 são transformadores de corrente de medição compostos por núcleos CTBC… e módulos eletrónicos CTUB10…. Convertem correntes AC e DC numa sinalização de medição avaliável e ligam‑se a avaliadores compatíveis por cabo de 2 ou 6 condutores. Adequados para sistemas DC, AC e 3(N)AC.

Características

• Botão combinado Test/Reset
• LED multicolor para mensagens de operação, falha e estado
• Módulo eletrónico intercambiável sem separação mecânica dos condutores primários
• Possibilidade de extensão/retrofit ou modificação funcional conforme os requisitos de monitorização
• Versões com blindagem magnética total (P) reduzem a sensibilidade a correntes de carga e de arranque (CTBC20P…210P)
• Monitorização da ligação ao transformador de corrente de medição
• Alimentação: DC ±12 V (CTUB101) ou DC 24 V (CTUB102 / CTUB105)

Avaliadores previstos / uso em sistema

• CTUB101: para RCMA420 / RCMA423 (alimentação DC ±12 V fornecida pelo avaliador via cabo de 6 condutores)
• CTUB102 / CTUB105: para RCMS410 / RCMS425 / RCMS460 / RCMS490 e EDS441LAB (requerem alimentação DC 24 V para CTUB102/CTUB105)
• Aplicável a sistemas DC, AC e 3(N)AC
• Ligação por cabo de 2 ou 6 condutores conforme o tipo

Variantes (tabela)
Type | Suitable for evaluator | Supply voltage | Current transformer diameter | Shielding | Art. No.
CTUB101-CTBC20 | RCMA420, RCMA423 | DC ±12 V | ø 20 | - | B78120010
CTUB101-CTBC20P | RCMA420, RCMA423 | DC ±12 V | ø 20 | P | B78120020
CTUB101-CTBC35 | RCMA420, RCMA423 | DC ±12 V | ø 35 | - | B78120012
CTUB101-CTBC35P | RCMA420, RCMA423 | DC ±12 V | ø 35 | P | B78120022
CTUB101-CTBC60 | RCMA420, RCMA423 | DC ±12 V | ø 60 | - | B78120014
CTUB101-CTBC60P | RCMA420, RCMA423 | DC ±12 V | ø 60 | P | B78120024
CTUB101-CTBC120 | RCMA420, RCMA423 | DC ±12 V | ø 120 | - | B78120016
CTUB101-CTBC120P | RCMA420, RCMA423 | DC ±12 V | ø 120 | P | B78120026
CTUB101-CTBC210 | RCMA420, RCMA423 | DC ±12 V | ø 210 | - | B78120018
CTUB101-CTBC210P | RCMA420, RCMA423 | DC ±12 V | ø 210 | P | B78120028
CTUB102-CTBC20 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 20 | - | B78120011
CTUB102-CTBC20P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 20 | P | B78120021
CTUB102-CTBC35 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 35 | - | B78120013
CTUB102-CTBC35P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 35 | P | B78120023
CTUB102-CTBC60 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 60 | - | B78120015
CTUB102-CTBC60P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 60 | P | B78120025
CTUB102-CTBC120 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | - | B78120017
CTUB102-CTBC120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120027
CTUB105-CTUB120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120041
CTUB102-CTBC210 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | - | B78120019
CTUB102-CTBC210P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | P | B78120029

Acessórios opcionais
Módulos eletrónicos sobressalentes
Type | Supply voltage | Suitable for evaluator | Art. No.
CTUB101 | DC ±12 V | RCMA420/423 | B78120050
CTUB102 | DC 24 V | RCMS410/425/460/490, EDS441LAB | B78120051
CTUB105 | DC 24 V | RCMS410/425/460/490 | B78120054

Núcleos de transformador de corrente (peças sobressalentes)
Type | Internal diameter | Art. No.
CTBC20 | 20 mm | B98120001
CTBC20P | 20 mm | B98120002
CTBC35 | 35 mm | B98120003
CTBC35P | 35 mm | B98120004
CTBC60 | 60 mm | B98120005
CTBC60P | 60 mm | B98120006
CTBC120 | 120 mm | B98120007
CTBC120P | 120 mm | B98120020
CTBC210 | 210 mm | B98120008
CTBC210P | 210 mm | B98120021

Cabos de ligação
Length (m) | Connection to | Name | Art. No.
1 | RCMA42… | CTX-100 | B98110080
2.5 | RCMA42… | CTX-250 | B98110081
5 | RCMA42… | CTX-500 | B98110082
10 | RCMA42… | CTX-1000 | B98110083
1 | RCMS410, RCMS425, RCMS46…, RCMS49…, EDS441LAB | CTXS-100 | B98110090
2.5 | RCMS… | CTXS-250 | B98110091
5 | RCMS… | CTXS-500 | B98110092
10 | RCMS… | CTXS-1000 | B98110093

Alimentação
Type | max. connected current transformers | Art. No.
STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110
STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111
STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112

Especificações técnicas

• Série: LINETRAXX® CTUB100
• Função: transformadores de corrente de medição (núcleo CTBC + módulo CTUB10x)
• Compatibilidade: DC, AC, 3(N)AC
• Ligação: cabo de 2 ou 6 condutores
• Tensões de alimentação: DC ±12 V (CTUB101), DC 24 V (CTUB102/CTUB105)
• Diâmetros internos disponíveis: 20, 35, 60, 120, 210 mm
• Blindagem: versões standard e P (blindagem magnética total)
• Módulo eletrónico intercambiável para retrofit sem separação mecânica dos condutores primários
• Monitorização de ligação, LED multicolor e botão combinado Test/Reset
