Transdutor de corrente toroidal LINETRAXX® CTAC

para trilho DINCAde monitoramento

Visão geral
A série CTAC inclui transformadores de corrente de medição que convertem correntes AC e correntes de localização em sinais de medição avaliáveis para monitores e sistemas de monitorização de corrente de fuga e para localizadores de falhas de isolamento (RCM / RCMS / EDS). A ligação aos dispositivos é feita por cabo de dois fios. Os CTAC registam correntes de localização geradas por injetores PGH ou por um ISOMETER® iso685.

Características

• Compatível com RCMS460/490, RCM420 e localizadores da série EDS

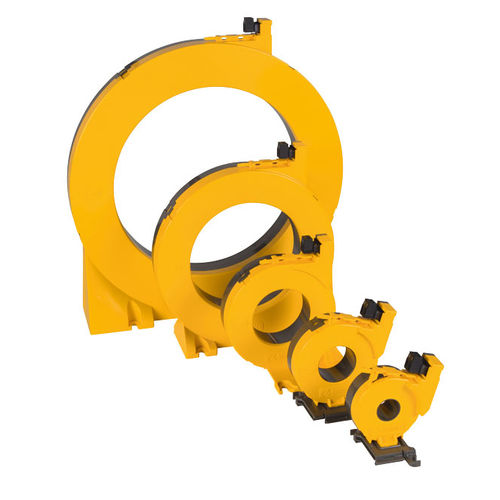

• Diâmetros internos disponíveis: 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Opções de montagem: suportes de fixação, calha DIN; montagem snap-on disponível para tipos específicos

Aplicações

• Conversão de sinais para monitorização e avaliação de corrente residual
• Integração em sistemas de localização de falhas de isolamento para redes IT (medição de correntes de localização)
• Ligação a equipamentos RCM / RCMS e a localizadores EDS

Variantes
Tipo | Montagem | Diâmetro interno | N.º art.
CTAC20 | Suportes de montagem, calha DIN | 20 mm | B98110005
CTAC20/01 | Suportes de montagem, calha DIN | 20 mm | B98110006
CTAC35 | Suportes de montagem, calha DIN | 35 mm | B98110007
CTAC35/01 | Suportes de montagem, calha DIN | 35 mm | B98110008
CTAC60 | Suportes de montagem, calha DIN | 60 mm | B98110017
CTAC120 | Suportes de montagem | 120 mm | B98110019
CTAC210 | Suportes de montagem | 210 mm | B98110020

Acessórios opcionais
Designação | N.º art.
Suporte snap-on para CTAC20 e CTAC20/01 | B91080111
Suporte snap-on para CTAC35 e CTAC35/01 | B91080112
(suporte snap-on incluído conforme a variante)

Documentos (títulos)
CTAC — Declarações de conformidade CE (CTAC)
CTAC series — Manual (EN)
CTAC series — Ficha técnica (EN)
Guia de seleção de transformadores de corrente — Visão geral do produto (EN)
Certificado TÜV NORD (grupos de produtos relevantes)
UKCA — CTAC Declaração de conformidade

Especificações técnicas

• Família de produto: LINETRAXX® série CTAC
• Função principal: converter correntes AC e correntes de localização em sinais para dispositivos RCM/RCMS e EDS
• Compatibilidade: séries RCM, RCMS e localizadores EDS
• Ligação: cabo de dois fios
• Diâmetros internos: 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Montagem: suportes de fixação; calha DIN ou snap-on conforme o tipo
• N.ºs de artigo: ver tabela de variantes
