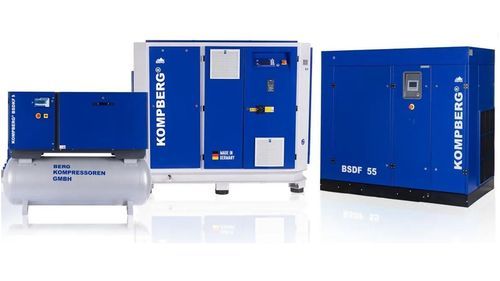

Compressor tipo Scroll KOMPBERG®️

de pistãode parafusode ar

Visão geral A BERG configura compressores de parafuso de acionamento direto e por correia, compressores de parafuso e de espiral sem óleo, sistemas fixos compactos e reforçadores de alta pressão, tendo em conta o caudal de ar livre, a pressão, o ciclo de funcionamento, os objetivos de qualidade do ar e as prioridades do ciclo de vida. Valores de referência principais

• Gama de potência dos compressores publicada: 5–250 kW
• Gama de pressão dos compressores de parafuso BSDF: 7–13 bar
• Soluções de reforço de alta pressão: até 300 bar
• Opção de compressão sem óleo: Classe 0 para ar crítico

Famílias de produtos (resumo)

• Compressores de parafuso de acionamento direto — Sistemas BSDF de velocidade variável com acionamento direto 1:1 (18,5–250 kW). Concebidos para responder a picos de procura industrial.
• Compressores de parafuso sem óleo — Tecnologias ZXF arrefecidas a ar e ZWF com injeção de água para ar de processo crítico de Classe 0 (exemplos referenciados nas gamas de 55–160 / 55–120 kW).
• Compressores de ar fixos — Unidades BSDK e BSDKF compactas de baixa velocidade, com opções de reservatório, cobertura e secador (5–20 kW).
• Compressores de reforço — Compressores de pistão BKB para sistemas de alta pressão personalizados (soluções até 300 bar).
• Compressores scroll sem óleo — Soluções compactas de compressores scroll sem óleo para ar limpo de baixo caudal, funcionamento silencioso e capacidade modular (gama de produtos disponível em breve).
• Compressores de parafuso com transmissão por correia KOMPBERG® BS — Compressores de parafuso com transmissão por correia e injeção de óleo, concebidos para ar comprimido industrial robusto e económico (gama de produtos em breve).

Tabela de seleção da família de compressores Família de compressores | Gama publicada | Melhor adequação | Verificação principal do projeto Compressor de parafuso de acionamento direto BSDF | 18,5–250 kW | Procura industrial variável | Faixa de funcionamento e perfil de carga anual Parafuso sem óleo ZXF / ZWF | 55–160 / 55–120 kW | Ar de processo sensível ao óleo | Risco de qualidade do ar e conceito de arrefecimento BSDK / BSDKF estacionário | 5–20 kW | Oficinas e estações compactas | Recetor, secador, ruído e espaço BKB booster | Até 300 bar | Serviço de alta pressão projetado | Gás de entrada, pressão de entrada e homologação Compressor scroll sem óleo | Gama de produtos em breve | Aplicação compacta de ar limpo | Caudal, redundância, ruído e objetivo de qualidade do ar Compressor de parafuso com transmissão por correia KOMPBERG® BS | Gama de produtos em breve | Ar comprimido industrial económico | Ciclo de funcionamento, pressão, ventilação e acesso para manutenção Estação completa de ar comprimido (sequência do sistema)

• 01 — Compressor de ar
• 02 — Pós-arrefecimento e separação
• 03 — Reservatório de ar
• 04 — Secagem e filtração
• 05 — Controlo principal
• 06 — Rede de distribuição

Engenharia de controlo e ciclo de vida (orientação na seleção) Padrão de funcionamento | Abordagem de controlo | Dados de seleção primários | Objetivo de engenharia Carga base estável e contínua | Máquina de velocidade fixa ou de carga base | Horas próximas da carga total | Funcionamento eficiente num ponto de funcionamento estável Variação de procura ampla e frequente | Compressor de velocidade variável | Histograma de carga medido | Ajustar a potência de saída, limitando simultaneamente o funcionamento sem carga Vários compressores | Sequenciamento ou controlo central | Dimensões das máquinas e faixas de pressão | Utilizar a combinação mais eficiente Produção crítica | N+1 ou em serviço/em espera | Interrupções permitidas e janelas de manutenção | Manter o abastecimento durante a manutenção ou em caso de avaria Picos de procura curtos | Otimização do reservatório + controlo | Volume e duração do pico | Reduzir os ciclos e as flutuações de pressão Elevada carga térmica anual | Integração da recuperação de calor | Dissipador de calor, temperaturas e horas de funcionamento | Reutilização do calor recuperável do compressor Lista de verificação para dimensionamento

• Demanda média, mínima e de pico de ar livre medida
• Pressão necessária no ponto de utilização
• Horas de funcionamento anuais e perfil de carga
• Classes de partículas, água e óleo da norma ISO 8573-1
• Intervalo de temperatura ambiente, altitude e local de instalação
• Disponibilidade de ar ou água de refrigeração
• Alimentação elétrica e restrições de arranque
• Procura futura, redundância e tempo de inatividade permitido
• Limites de ruído, pegada e acesso para manutenção
• Requisitos de recuperação de calor, controlos e monitorização

Perguntas frequentes técnicas (respostas concisas)

• Como dimensionar um compressor de ar industrial? — Meça a procura média/mínima/de pico de ar livre, a pressão necessária no ponto de utilização, tenha em conta as perdas de tratamento e da rede, o ciclo de funcionamento, o crescimento futuro e a redundância. Compare o débito de ar livre à pressão selecionada.
• Quando utilizar um compressor de parafuso de velocidade variável? — Útil quando a procura varia frequentemente dentro da gama de controlo eficiente do compressor; avalie em comparação com opções de velocidade fixa e controlo centralizado.
• Preciso de um compressor sem óleo? — Opte por um compressor sem óleo quando o risco de contaminação do processo ou a validação assim o exigirem; caso contrário, um compressor com injeção de óleo, aliado a um tratamento adequado, pode cumprir a norma ISO 8573-1.
• Qual é a vantagem do acionamento direto? — Um acionamento direto 1:1 elimina as etapas da caixa de velocidades e da correia, reduzindo as perdas de transmissão e o desgaste dos componentes; a eficiência global depende do bloco de compressão, do motor, dos controlos e do ponto de funcionamento.
• Quando é necessário um reforçador? — Um reforçador eleva a pressão de entrada existente para uma pressão de processo mais elevada; a seleção deve ter em conta o gás de entrada, a pressão de entrada, a pressão de saída, o caudal, o regime de funcionamento e o arrefecimento.
• A BERG pode fornecer uma estação completa de ar comprimido? — Sim. A BERG coordena compressores, reservatórios, secadores, filtros, gestão de condensados, controlos e distribuição de acordo com o perfil de funcionamento e os objetivos de qualidade do ar.

Características / especificações técnicas

• Marca: BERG Kompressoren
• Gama de potência publicada: 5–250 kW
• Gama de pressão dos compressores de parafuso BSDF: 7–13 bar
• Pressão máxima do booster: até 300 bar
• Opção sem óleo: Capacidade de Classe 0 para ar de processo crítico
• Principais famílias de produtos: BSDF de acionamento direto, ZXF/ZWF de parafuso sem óleo, BSDK/BSDKF estacionários, BKB boosters, scroll sem óleo, KOMPBERG® BS de transmissão por correia
• Dados típicos de seleção: caudal de ar livre à pressão, ciclo de trabalho, histograma de carga, objetivo de qualidade do ar (ISO 8573-1), restrições de arrefecimento e instalação
