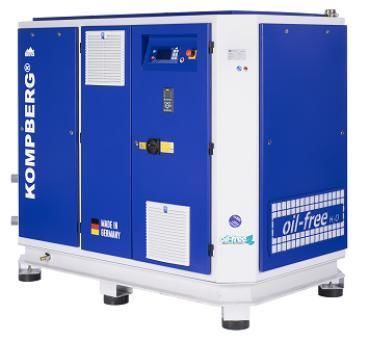

Compressor de parafuso KOMPBERG® ZXF / ZWF

rotativode arpneumático

Visão geral
As gamas KOMPBERG® ZXF e ZWF da BERG Kompressoren são compressores de parafuso isentos de óleo, concebidos para aplicações que exigem ar comprimido 100% sem óleo. Os ZXF são unidades de duas etapas refrigeradas a ar; os ZWF são unidades com injeção de água em que a água substitui o óleo para arrefecimento, vedação e lubrificação, permitindo compressão quase isotérmica.

KOMPBERG® ZXF (sem óleo, refrigerado a ar)

• Elemento de compressão rotativo 100% sem óleo
• Pureza do ar conforme ISO 8573-1 CLASS 0 (declaração do fabricante)
• Dois estágios de compressão com sistema refrigerado a ar
• Baixa relação velocidade/capacidade e revestimento do rotor para maior eficiência
• Projeto robusto para instalações industriais com manutenção reduzida
• Sem contaminação por óleo a jusante

KOMPBERG® ZWF (sem óleo, injeção de água)

• A água substitui o óleo na câmara de compressão para garantir ar comprimido sem óleo
• A água atua como fluido de arrefecimento e vedação, permitindo compressão quase isotérmica e melhor eficiência energética
• Tratamento de água integrado para manter a qualidade no circuito
• Pequena área ocupada e portas laterais removíveis para manutenção
• Opções com acionamento direto em alguns modelos para reduzir perdas de transmissão

Vantagens e características gerais

• Saída garantida sem óleo adequada para alimentar, farmacêutico, eletrónica e aplicações médicas
• Testes de fábrica para verificar desempenho e conformidade com especificações
• Opções disponíveis: controlo de velocidade variável, recuperação de calor, motores e controlos SIEMENS em modelos selecionados
• Designs com baixo ruído e vibração em modelos específicos
• Custos operacionais reduzidos graças a arrefecimento otimizado e elementos de compressão eficientes

O que é um compressor de parafuso sem óleo?
Um compressor de parafuso sem óleo opera sem óleo na câmara de compressão. Isso é conseguido por rotores com revestimentos especiais e folgas precisas (projetos refrigerados a ar) ou injetando água na câmara para lubrificação e arrefecimento (projetos com injeção de água). São usados quando a contaminação por óleo é inaceitável.

Como funcionam os compressores sem óleo e com injeção de água?
Os designs sem óleo refrigerados a ar dependem de materiais especiais, revestimentos e tolerâncias de rotor para evitar contacto metal-metal. Os designs com injeção de água introduzem água na câmara de compressão para vedação e arrefecimento, reduzindo o aumento de temperatura durante a compressão.

Dados técnicos — KOMPBERG® ZXF
Modelo | Capacidade 8 bar [m3/min] | Capacidade 10 bar [m3/min] | Dimensão (CxLxA) [mm] | Potência nominal motor [kW] | Ligação ar comprimido | Necessidade de ar de arrefecimento [m3/h] | Peso [kg]
ZXF 55 | 7.9 | 6.6 | 2500 x 1400 x 2000 | 55 | G 1 1/2 | 16500 | 3400
ZXF 75 | 12 | 9.7 | 2800 x 1600 x 2000 | 75 | G 2 | 16500 | 3700
ZXF 90 | 13.9 | 12.8 | 2800 x 1600 x 2000 | 90 | G 2 | 11700 | 3200
ZXF 110 | 18 | 15.7 | 3300 x 2200 x 2000 | 110 | G 2 | 25000 | 4300
ZXF 132 | 21.21 | 19 | 3400 x 2100 x 2400 | 132 | G 3 | 19500 | 4500
ZXF 160 | 25.7 | 22.5 | 4000 x 2200 x 2200 | 160 | G 3 | 32500 | 5000

Dados técnicos — KOMPBERG® ZWF
Modelo | Capacidade 6 bar [m3/min] | Capacidade 8 bar [m3/min] | Capacidade 10 bar [m3/min] | Capacidade 13 bar [m3/min] | Dimensão (CxLxA) [mm] | Potência motor [kW] | Ligação | Peso [kg]
ZWF 40 | 1.75 - 6.30 | 2.00 - 6.00 | 2.20 - 5.40 | 2.70 - 4.80 | 2182 x 942 x 1850 | 40 | G 1 1/2 | 950
ZWF 55 | 1.55 - 10.30 | 1.55 - 9.60 | 1.55 - 8.00 | - | 2074 x 1307 x 1754 | 55 | G 2 | 1650
ZWF 68 | 1.55 - 11.25 | 1.55 - 11.20 | 1.55 - 10.25 | - | 2074 x 1307 x 1754 | 68 | G 2 | 1650
ZWF 85 | - | 1.55 - 11.43 | 1.55 - 11.43 | 1.55 - 10.12 | 2074 x 1307 x 1754 | 85 | G 2 | 1750
ZWF 120 | 7.60 - 22.55 | 9.60 - 20.68 | 9.40 - 18.68 | 11.09 - 15.40 | 2561 x 1632 x 1853 | 120 | G 2 1/2 | 2390

Notas adicionais

• Intervalos de potência ZXF apresentados: 55–160 kW (arrefecido a ar)
• Intervalos ZWF apresentados: 40–120 kW para modelos com injeção de água
• Aplicações típicas: alimentar, farmacêutica, eletrónica, médica e outros setores que exigem ar sem óleo

Especificações técnicas

• Compressão 100% sem óleo (ZXF: elemento sem óleo; ZWF: injeção de água)
• ISO 8573-1 CLASS 0 para pureza do ar (declaração do fabricante)
• Opções disponíveis: velocidade variável, motores SIEMENS, recuperação de calor, tratamento de água (ZWF)
• Conexões de ar: G 1 1/2, G 2, G 2 1/2, G 3 conforme o modelo
• Dimensões, necessidades de arrefecimento e peso variam por modelo
