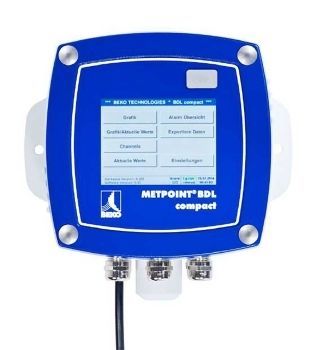

Registrador de dados de ponto de condensação METPOINT®️ BDL

de fluxode correntede potência

Informação do produto
O METPOINT®️ BDL compact é um registador compacto de dados para ar comprimido, concebido para monitorização contínua e arquivamento a longo prazo de parâmetros críticos. Regista e avalia pressão, temperatura, ponto de orvalho sob pressão, caudal volumétrico e conteúdo residual de vapor de óleo através de 2–4 entradas de sensores, e fornece alarmes e saídas para integração em sistemas superiores.

Parâmetros medidos

• Caudal volumétrico
• Ponto de orvalho sob pressão
• Pressão
• Potência ativa / eficiência de corrente
• Temperatura
• Conteúdo residual de vapor de óleo

Principais características

• Registador electrónico compacto para aplicações de ar comprimido e gás
• 2 a 4 entradas de sensores (analógicas, digitais ou mistas); duas entradas adicionais opcionais
• Registador de dados integrado opcional de 4 GB micro SDHC (classe 4)
• 2 saídas de alarme por relé (sem potencial, contactos inversores)
• Saídas analógicas para sinais 4…20 mA (ex. sondas de ponto de orvalho e consumo)
• Interface de utilizador: ecrã tátil transmissivo 3,5" (TCT) para configuração e visualização
• Visualização orientada ao processo, estatísticas, gráficos e registos exportáveis

Dados técnicos
Dimensões (mm): 180 x 166 x 115 (L x A x P)
Temperatura de funcionamento: 0 … +50 °C
Alimentação: 100 … 240 VAC / 50 … 60 Hz / máx. 10 VA
Entradas de sensores: 2 entradas para sondas de ponto de orvalho e consumo (opcional 2 entradas analógicas); configurável 2–4 entradas analógicas/digitais/mistas
Ecrã / teclado: ecrã tátil transmissivo 3,5" TCT
Saídas de alarme: 2 relés, sem potencial, contactos inversores
Saídas analógicas: ligação para sinais 4…20 mA (carga máx. < 500 Ω)
Registador integrado: micro SDHC 4 GB (classe 4) padrão

Informações adicionais
O METPOINT®️ BDL compact avalia os sinais de entrada, apresenta resultados relevantes para o processo no local e arquiva valores medidos e eventos para análise posterior. O encaminhamento de alarmes para sistemas superiores permite intervenções rápidas e apoia a garantia de qualidade e a segurança de produção.
