Transmissor de ponto de orvalho 4–20 mA METPOINT®️ DPM SD23

RS-4854 terminaiscom medição de temperatura

Visão geral

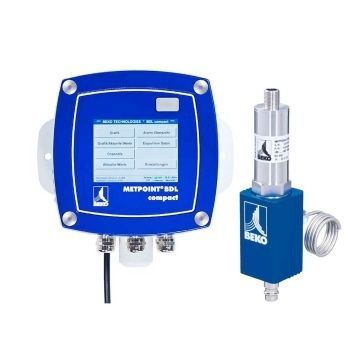

• Conjunto composto pelo transmissor de ponto de orvalho METPOINT®️ DPM SD23 e pelo gravador de dados METPOINT®️ BDL compact.
• Inclui: câmara de medição MK‑Basic‑PN16 com bico encaixável NW 7.2 para acoplamento rápido, pré‑parametrizada e pronta para montagem, cabo de ligação de 5 m.

Principais funcionalidades

• METPOINT®️ DPM SD23: medição precisa e fiável do ponto de orvalho sob pressão, da temperatura e da humidade relativa (até −60 °Ctd).
• METPOINT®️ BDL compact: registo e visualização imediata dos valores medidos, alarmes e avaliação estatística para garantia da qualidade e gestão de energia.
• Monitorização contínua dos pontos críticos do ar comprimido para detetar condensação, vapor de água, fugas e otimizar a eficiência do sistema.
• Interfaces e entradas: saídas analógicas e digitais (4...20 mA, RS485), duas entradas de sensor integradas; duas entradas adicionais (digitais/analógicas) disponíveis como opção.
• Opções de registo: gravador de dados opcional (a página do produto indica 2 GB; algumas versões oferecem até 4 GB conforme a configuração).

Tabela técnica (excerto)
Intervalo de medição: –60 ... +30 °Ctd
Máx. sobrepressão de funcionamento permitida: 50 bar [g]
Desvio máximo de medição: ±4 K para -60 ... -50 °Ctd; ±3 K para -50 ... -30 °Ctd; ±2 K para -30 ... -10 °Ctd; ±1 K para -10 ... +30 °Ctd
Tempo de resposta t95: < 10 s (seco → húmido); < 40 s (húmido → seco)
Alimentação: 14 ... 30 VDC
Carga (resistência de carga): RL = máx. 416 Ω a 24 V DC
Saídas: 4 ... 20 mA, analógico, 4 fios; RS485, saída digital, 4 fios
Temperatura do meio de processo: -30 °C ... +70 °C
Temperatura ambiente de operação: -25 °C ... +60 °C
Temperatura de armazenamento/transporte: -40 °C ... +85 °C
Humidade ambiente: 0 ... 95 %, sem condensação

Vantagens e aplicações

• Garante ar comprimido seco e conforme continuamente para indústrias sensíveis (alimentar, farmacêutica, produção, etc.).
• Fornece dados para decisões de poupança energética e operacional através de históricos e alarmes em tempo real.
• Solução adequada para monitorização estacionária e integração em sistemas de gestão (possibilidade de alarme e transmissão para sistemas de nível superior).

Características / especificações técnicas

• Modelo: METPOINT®️ DPM SD23 (transmissor) com METPOINT®️ BDL compact (gravador)
• Referência do produto (Ref.): 4031322
• Peso: 7.5 kg
• Intervalo medição ponto de orvalho: –60 ... +30 °Ctd
• Pressão máxima de operação: 50 bar (g)
• Precisão (desvio máx.) por intervalo: ±4 K / ±3 K / ±2 K / ±1 K (consoante o intervalo)
• Tempo de resposta t95: < 10 s (seco → húmido), < 40 s (húmido → seco)
• Alimentação: 14 ... 30 V DC
• Saídas: 4...20 mA (analógico, 4 fios) e RS485 (digital, 4 fios)
• Temperatura do processo: -30 °C ... +70 °C
• Temperatura ambiente de operação: -25 °C ... +60 °C
• Temperatura de armazenamento/transporte: -40 °C ... +85 °C
• Humidade ambiente admissível: 0 ... 95 % (sem condensação)
• Câmara de medição fornecida: MK‑Basic‑PN16 com acoplamento rápido NW 7.2
• Cabo de ligação fornecido: 5 m
• Entradas: 2 entradas de sensor integradas; 2 entradas adicionais opcionais (digitais/analógicas)
• Gravador de dados: opcional (memória indicada 2 GB; algumas secções indicam 4 GB consoante versão)
