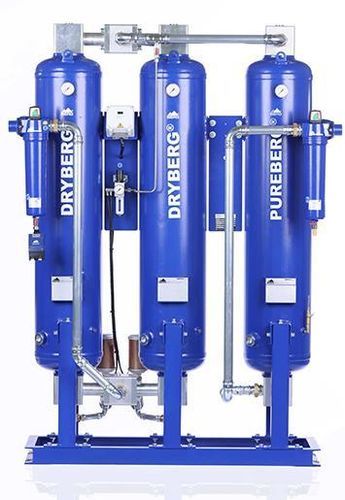

Secador de ar comprimido por adsorção DRYBERG® AD340 CT

por adsorção com regeneração a frio

Informações do produto
Secador por adsorção sem calor regenerativo e isento de óleo DRYBERG® AD340 CT, concebido para secagem contínua do ar comprimido com ponto de orvalho à pressão até -40 °C.

Aplicações

• Aplicações industriais que exigem ar comprimido muito seco e sem óleo (automóvel, têxtil, saúde).
• Ferramentas pneumáticas, pintura por spray, laboratórios e linhas de processo sensíveis.
• Ambientes onde a remoção de vestígios de óleo e um baixo ponto de orvalho são críticos.

Dados técnicos do secador DRYBERG® AD340 CT
Capacidade* [m3/min]: 5,6 (340 m3/h)
Ligação [inch]: 1 1/2"
Dimensões (AxBxCxD) [mm]: 1531 x 1008 x 1653 x 716
Peso [kg]: 552
Pressão mínima de serviço [bar g]: 4
Pressão máxima de serviço [bar g]: 16
Alimentação: 230 V / 50-60 Hz AC
Teor de óleo residual a 20 °C [mg/m³]: 0,003
Ponto de orvalho à pressão (DTP) [°C]: -40

Pressão de serviço (tabela de desempenho)
Pressão de serviço (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Temperatura de entrada = 35 °C : 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Temperatura de entrada = 40 °C : 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Temperatura de entrada = 45 °C : 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4

Notas
*Calculado a 1 bar (abs.) e 20 °C, baseado em 7 bar g de pressão de serviço e 35 °C de temperatura de entrada (condição saturada).

Documentos
Manual do utilizador DRYBERG AD150 - 1200 CT e manual do controlador EVERMATIC 20 disponíveis em PDF.

Características / especificações técnicas

• Modelo: DRYBERG® AD340 CT
• Capacidade*: 5,6 m3/min (340 m3/h)
• Ponto de orvalho à pressão (DTP): -40 °C
• Pressão de serviço: 4 – 16 bar g
• Ligação: 1 1/2"
• Dimensões (AxBxCxD): 1531 x 1008 x 1653 x 716 mm
• Peso: 552 kg
• Alimentação: 230 V / 50-60 Hz AC
• Teor de óleo residual a 20 °C: 0,003 mg/m³
• Tipo de regeneração: regeneração a frio (sem aporte de calor)
• Opcional: torre de carvão ativado para remoção de óleo/odor
• Nota: valores com * baseados em 1 bar (abs.) e 20 °C a 7 bar e 35 °C temperatura de entrada
