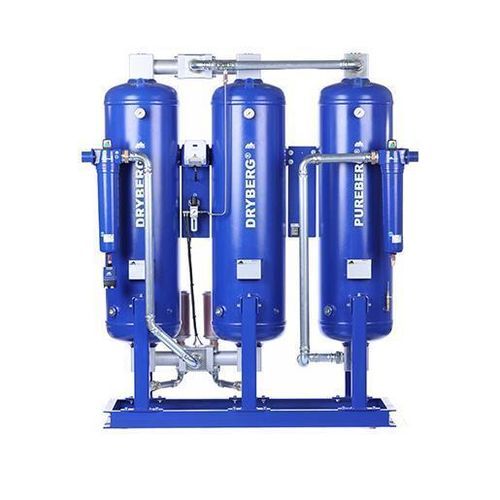

Secador de ar comprimido por adsorção DRYBERG® AD1000 CT

por adsorção com regeneração a friode dois estágiosde grande capacidade

Informações do produto
Secador por adsorção de dupla torre, regeneração a frio e sem óleo DRYBERG® AD1000 CT, concebido para sistemas industriais de ar comprimido que exigem baixo ponto de orvalho e muito baixo teor de óleo residual.

Visão geral
Projeto compacto e que poupa espaço, permitindo instalação em áreas com layout limitado mantendo elevada capacidade de tratamento. O DRYBERG® AD1000 CT processa grandes volumes de ar de forma eficiente, adequado a instalações que necessitam de ar seco e sem óleo com ocupação reduzida de espaço.

Dados técnicos
capacidade* [m3/m]: 16,6
capacidade* [m3/h]: 1000
conexão [inch]: 2"
Dimensões (AxBxCxD) [mm]: 2198 x 1173 x 2053 x 900
Peso [kg]: 1299
pressão mínima de serviço [bar g]: 4
pressão máxima de serviço [bar g]: 16
alimentação: 230 V / 50-60 Hz CA
teor de óleo residual a 20 °C [mg/m³]: 0,003
ponto de orvalho à pressão (DTP) [°C]: -40

Pressão de serviço (bar g) vs Temperatura de entrada (°C)
Pressão de serviço (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Temperatura 35 °C: 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Temperatura 40 °C: 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Temperatura 45 °C: 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Temperatura >45 °C: 0 0 0 0 0 0 0 0 0 0 0 0 0

Características e vantagens

• Secagem por adsorção sem aquecimento e sem óleo, adequada a processos industriais sensíveis.
• Torre de carvão ativado integrada opcional para remoção adicional de vapores de óleo e COVs.
• Perfil compacto que facilita a integração na planta.
• Controlo intuitivo e indicadores claros para operação, monitorização e manutenção simplificadas.
• Construção industrial e componentes duráveis para operação contínua.
• Fluxo de ar e eficiência energética otimizados para reduzir custos operacionais.
• Fornece teor de óleo residual muito baixo e ponto de orvalho de -40 °C para aplicações exigentes.

Equipamento incluído / destacados (conforme ilustrado)

• Manómetros
• Torre de carvão ativado (configuração integrada)
• Indicador de óleo

Notas
Os valores de capacidade e desempenho assinalados com * são calculados a 1 bar (abs.) e 20 °C, a 7 bar g de pressão de serviço e 35 °C de temperatura de entrada do ar comprimido (condição saturada).

Especificações técnicas

• Modelo: DRYBERG® AD1000 CT
• Caudal nominal: 1000 m3/h (16,6 m3/m) *
• Tamanho de ligação: 2"
• Dimensões (AxBxCxD): 2198 x 1173 x 2053 x 900 mm
• Peso: 1299 kg
• Intervalo de pressão de serviço: 4 – 16 bar g
• Alimentação: 230 V / 50-60 Hz CA
• Teor de óleo residual (a 20 °C): 0,003 mg/m³
• Ponto de orvalho à pressão (DTP): -40 °C
• Tipo de secador: Secador por adsorção de dupla torre, regeneração a frio, com filtração opcional por carvão ativado
• Aplicações típicas: sistemas industriais de ar comprimido que exigem ar sem óleo e com baixo ponto de orvalho
