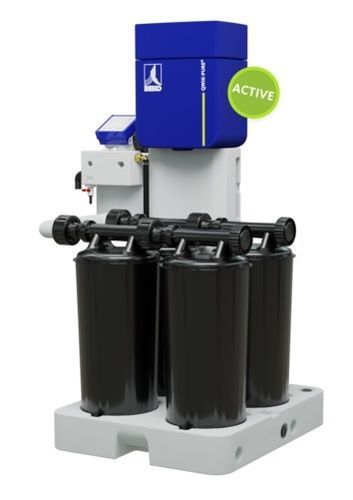

Separador líquido-líquido QWIK-PURE® 60

de coalescênciapara compressor de arcom filtro

Visão geral
QWIK-PURE® Extremamente flexível e preparado para o futuro. A interface Modbus integrada permite a integração em sistemas de supervisão e controlo de nível superior e oferece maior durabilidade através de funcionalidades IIOT. O conceito modular possibilita adaptar o número de cartuchos às necessidades individuais, com até 6 cartuchos por sistema. Isto garante um tratamento otimizado do condensado para todas as aplicações, com tempo de troca de cartucho inferior a 10 minutos, suportado por um fluxo de serviço guiado e otimizado para uma troca limpa.

Principais funcionalidades

• Processo ativo de separação óleo‑água (QWIK-PURE®).
• Interface Modbus integrada e capacidades IIOT para integração e monitorização de alto nível.
• Conceito modular: número de cartuchos configurável (até 6 por sistema).
• Troca rápida de cartucho (< 10 minutos) com fluxo de serviço guiado para operação limpa e segura.
• Cartuchos hermeticamente selados para higiene e segurança dos operadores.

Dados técnicos (resumo)
Modo: ativo
Vazão máxima de condensado: 76 l/h
Conector circuito de condensação: 3 x G1/2" ext. | 1 x G1" ext. | bico para mangueira
Conector dreno de condensado: 1 x 23 mm (0.91 in), ext., bico para mangueira
Meio: condensado de compressor, oleoso
Concentração máxima de óleo no dreno de condensado: 20 mg/l
Pressão máxima de operação na entrada de condensação: 16 bar(ü)
Temperatura mínima / máxima de operação, fluidos e ambiente: +5 ... +50 °C
Humidade relativa ambiente: ≤10 ... 80 %, sem condensação
Peso: 45 Kg
Número necessário de cartuchos de substituição: 4

Especificações técnicas da unidade de controlo FRC
Pressão mínima / máxima de operação, ar comprimido: 3 ... 15 bar(g)
Classe de pureza do ar comprimido: 2:4:2
Conector ar comprimido: 8 mm (0.31 in), ext., bico para mangueira
Tensão de alimentação: 90 ... 264 VAC / 24 VDC
Faixa de frequência: 50 ... 60 Hz
Consumo de energia: 10 VA
Grau de proteção: IP54

Características / especificações técnicas

• Modelo: QWIK-PURE® 60 (separador óleo‑água ativo, modular)
• Vazão máxima de condensado: 76 l/h
• Conexões circuito de condensação: 3 x G1/2" ext. | 1 x G1" ext. | bico para mangueira
• Conexão dreno de condensado: 1 x 23 mm (0.91 in), bico para mangueira
• Meio tratado: condensado de compressor, oleoso
• Concentração máxima de óleo no dreno: 20 mg/l
• Pressão máxima na entrada de condensação: 16 bar
• Temperatura de operação: +5 ... +50 °C
• Humidade ambiente: 10 % a 80 % (sem condensação)
• Peso: 45 Kg
• Cartuchos de substituição necessários: 4 (cartucho único usado em vários modelos)
• Unidade de controlo FRC: pressão de ar 3–15 bar(g); pureza 2:4:2; conector de ar 8 mm; alimentação 90–264 VAC / 24 VDC; 50–60 Hz; consumo 10 VA; IP54
• Interface de comunicação: Modbus (integrada), funções IIOT para integração e monitorização
• Tempo de troca de cartucho: < 10 minutos com procedimento guiado
