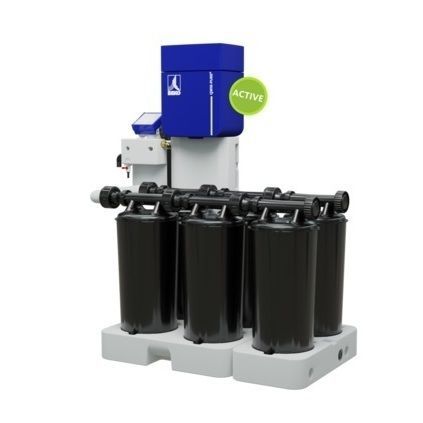

Separador líquido-líquido QWIK-PURE® 90

de coalescênciapara compressor de arcom filtro

Informações sobre o produto
O QWIK-PURE® adapta-se às necessidades operacionais. Cada modelo QWIK-PURE® pode ser ampliado ou reduzido conforme necessário, proporcionando fiabilidade de planeamento e simplificação das aquisições graças ao mesmo cartucho em todos os modelos.

Visão geral
QWIK-PURE® é um sistema modular e ativo de separação óleo-água concebido para o tratamento certificado e higiénico de condensados. O desenho privilegia compatibilidade, substituição ergonómica do cartucho, indicação de estado clara e manutenção simplificada, cumprindo os requisitos industriais de higiene e segurança.

Dados técnicos QWIK-PURE® 90 (tabela)
Modo de funcionamento: ativo
Caudal máximo de condensado: 114 l/h
Ligação de entrada de condensado: 3 x G1/2" exterior | 1 x G1" exterior | Bocal para mangueira
Ligação de dreno de condensado: 1 x 23 mm (0.91 in), exterior, bocal para mangueira
Meio: condensado de compressor, oleoso
Concentração máxima de óleo no dreno: 20 mg/l
Pressão máxima de serviço na entrada de condensado: 16 bar(g)
Temperatura mínima / máxima de funcionamento (fluídos e ambiente): +5 … +50 °C
Humidade relativa do ambiente: ≤10 … 80 %, sem condensação
Peso: 60 Kg
Número de cartuchos de substituição: 6

Dados técnicos da unidade de controlo FRC (tabela)
Pressão mínima / máxima de funcionamento, ar comprimido: 3 … 15 bar(g)
Classe de limpeza, ar comprimido: 2:4:2
Ligação, ar comprimido: 8 mm (0.31 in), exterior, bocal para mangueira
Tensão de funcionamento: 90 … 264 VAC / 24 VDC
Intervalo de frequência: 50 … 60 Hz
Consumo de energia: 10 VA
Grau de proteção: IP54

Notas
Conceito modular: cartuchos idênticos em todos os modelos permitem capacidade escalável. A substituição do cartucho é guiada para manuseio higiénico e seguro. Indicações de estado claras auxiliam o planeamento da manutenção.

Características / especificações técnicas

• Modelo: QWIK-PURE® 90
• Modo de funcionamento: separador ativo óleo-água
• Caudal máximo de condensado: 114 l/h
• Conexões de entrada de condensado: 3 x G1/2" (externo); 1 x G1" (externo); bocal para mangueira
• Conexão de dreno de condensado: 1 x 23 mm (0.91 in) exterior, bocal para mangueira
• Meio tratado: condensado de compressor com óleo
• Concentração máxima de óleo no dreno: 20 mg/l
• Pressão máxima na entrada de condensado: 16 bar(g)
• Intervalo de temperatura de funcionamento: +5 … +50 °C
• Humidade relativa: ≤10 … 80 % (sem condensação)
• Peso (unidade): 60 Kg
• Cartuchos de substituição necessários: 6
• Unidade de controlo FRC — pressão de ar: 3 … 15 bar(g); classe de pureza: 2:4:2; ligação de ar: 8 mm (externo); tensão: 90 … 264 VAC / 24 VDC; frequência: 50–60 Hz; consumo: 10 VA; IP54
• Destaques funcionais: sistema ativo, expansível modularmente, substituição guiada de cartuchos para higiene e segurança, indicação de estado clara
