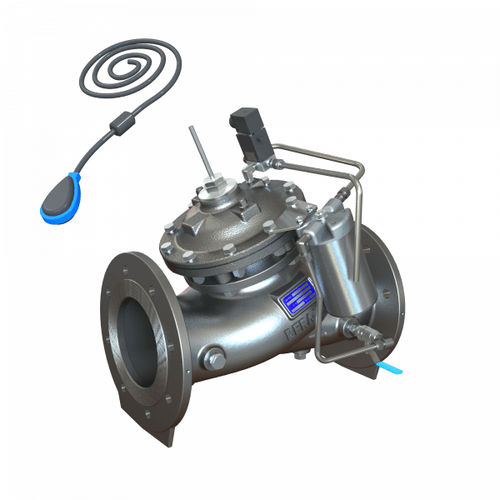

Válvula de diafragma MN-750-65

de acionamento hidráulicode boiade controle de nível

Visão geral
Válvula de controle acionada hidraulicamente para enchimento automático e gestão do nível de reservatórios em resposta a um interruptor de boia elétrica bi‑nível. O interruptor abre em nível baixo pré‑ajustado e fecha em nível alto pré‑ajustado.

Principais características e benefícios

• Excelentes propriedades anticavitação
• Ampla faixa de vazão para diferentes necessidades do sistema
• Alta estabilidade e precisão de controle
• Vedação estanque (sem gotejamento) para prevenção de fugas

Design de câmara dupla

• Reação moderada da válvula para operação uniforme
• Diafragma protegido para reduzir desgaste
• Operação opcional em pressão muito baixa
• Curva de fechamento moderada para limitar choques hidráulicos

Design flexível e manutenção

• Design modular que facilita a adição de recursos
• Passagem de fluxo sem obstáculos para área de sede desobstruída
• Plugue V‑Port (opcional) — muito estável em baixa vazão
• Manutenção em linha para serviço facilitado

Certificações e conformidade

• Certificada conforme normas funcionais e de água potável: EN‑1074, NSF/ANSI 61‑372, WRAS, AS 5081 e outras

Aplicações típicas

• Controle de nível para reservatórios
• Controle bi‑nível para renovação controlada de água e operação silenciosa
• Água potável, proteção contra incêndio e água cinza
• Função de válvula de segurança em sistemas de enchimento de tanques

Como funciona
A válvula é acionada por piloto hidráulico e opera automaticamente em resposta ao interruptor de boia elétrica bi‑nível: abre no nível baixo pré‑ajustado para permitir o enchimento e fecha no nível alto pré‑ajustado para interrompê‑lo.

Características técnicas / especificações

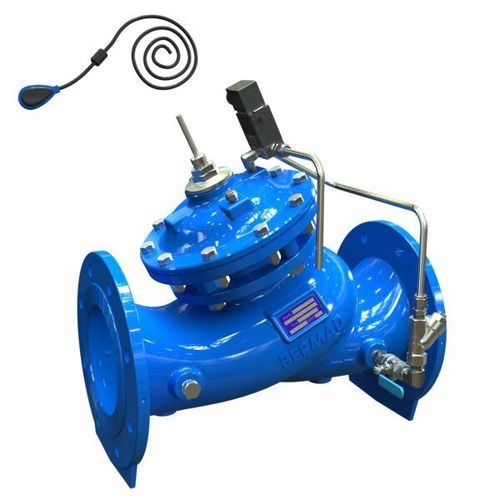

• Modelo: 750‑65
• Série: Série 700 Sigma
• Tipo: Válvula de controle de nível, operada hidraulicamente
• Entrada de controle: Interruptor de boia elétrica bi‑nível (abre em nível baixo, fecha em nível alto)
• Design do atuador: Câmara dupla (reação moderada, curva de fechamento moderada)
• Diafragma: Opções com diafragma protegido/isolado
• Opções: Plugue V‑Port para controle estável em baixa vazão
• Passagem de fluxo: Passagem sem obstáculos
• Manutenção: Em linha
• Cavitación: Excelentes propriedades anticavitação
• Vedação: Vedação estanque (sem gotejamento)
• Desempenho: Ampla faixa de vazão; alta estabilidade e precisão
• Operação em baixa pressão: Opção para operação em pressão muito baixa
• Materiais: Materiais adequados para água potável
• Certificações: EN‑1074, NSF/ANSI 61‑372, WRAS, AS 5081 (e outras)
