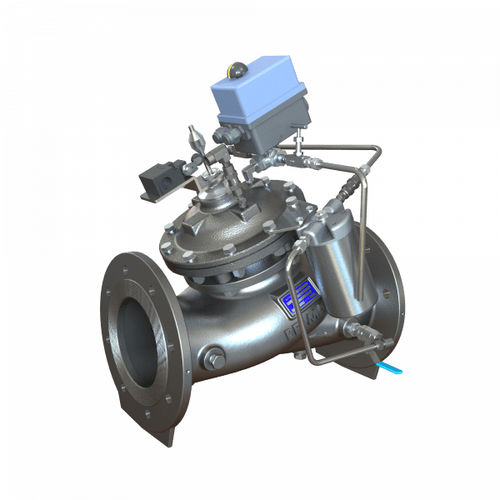

Válvula globo MN-740

de acionamento hidráulicode controle de bomba de reforçoIP66

Visão geral do produto
Válvula de controle de bomba booster operada hidraulicamente que abre totalmente ou fecha mediante comando elétrico. Projetada para isolar a bomba durante partida e parada para evitar surtos na tubulação. O MN-740 (Série 700 Sigma) é uma válvula a diafragma, padrão oblíquo tipo globo, com atuador unitizado de dupla câmara e corpo hidrodinâmico para fluxo desobstruído e alta capacidade de vazão.

Características principais

• Princípio hidráulico auto-operado com sinal de controle elétrico — não requer fonte de energia contínua para operação básica.
• Configurações disponíveis: válvula principal normalmente aberta (NO) ou normalmente fechada (NC).
• Corpo globo hidrodinâmico e amplo que proporciona maiores coeficientes de vazão (Kv/Cv) e menor perda de carga.
• Recurso de retenção integrado, com mola, que substitui a válvula de retenção dimensionada para a linha e fornece fechamento mecânico à prova de falhas.
• Vedação estanque e design à prova de violação, adequado para aplicações pesadas.
• Atuador unitizado de câmara dupla: abertura/fechamento com potência total (opção B) e removível como unidade para manutenção simplificada em linha.
• Design modular e flexível para fácil adição de recursos opcionais; caminho de fluxo sem obstruções.

Aplicações

• Controle e proteção de bombas em estações de reforço e redes de abastecimento de água.
• Sistemas de bombeamento em mineração e industriais que exigem isolamento da bomba em partidas/paradas para evitar surtos.
• Estação de tratamento e instalações de bombeamento em grande escala.

Configurações/observações opcionais

• Configuração padrão ou com verificação de fluxo independente (código "2S").
• Opção de atuador de câmara dupla (opção "B") para abertura/fechamento totalmente motorizados.
• Pilotos adicionais, acessórios e opções de material disponíveis conforme documentação técnica.

Características / especificações técnicas

• Modelo: MN-740
• Série comercial: Série 700 Sigma
• Tipo de produto: Válvula de controle de bomba / Válvula de verificação ativa rápida
• Acionamento: Operada hidraulicamente, diafragma; controle elétrico para sinais de comando
• Atuador: Atuador unitizado de dupla câmara, removível como unidade, manutenção em linha
• Corpo da válvula: Padrão oblíquo tipo globo, design hidrodinâmico para fluxo desobstruído e alto Cv/Kv
• Recurso de verificação: Mola integrada, substitui a válvula de retenção da linha com fechamento mecânico à prova de falhas
• Vedação: Estanque
• Atributos de projeto: À prova de violação, adequado para mineração e aplicações pesadas de abastecimento de água
• Opções: Verificação de fluxo independente (2S), abertura/fechamento totalmente motorizados (opção B), outras opções modulares
• Aplicação típica: Evita surtos na tubulação isolando a bomba durante partida/parada
