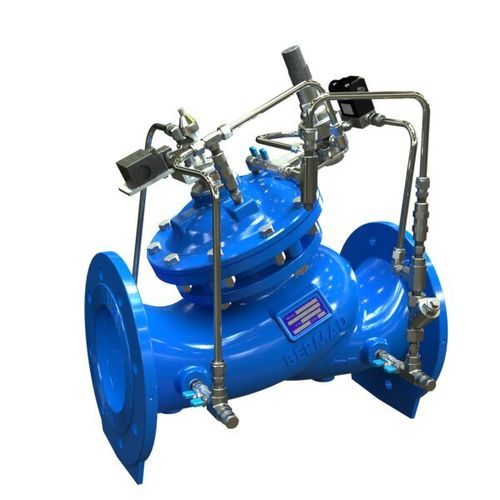

Válvula hidráulica 743-03-S

reguladora de pressãode isolamentopara água potável

Produto
Válvula hidráulica de controle de bomba e sustentadora de pressão com verificação ativa, controle de velocidade de abertura/fechamento e interruptor de fim de curso. Modelo: 743-03-S, Série 700 Sigma.

Visão geral
Válvula operada hidraulicamente com duas funções independentes: abre totalmente ou fecha em resposta a sinais elétricos para isolar a bomba durante partida e desligamento, evitando picos de pressão. Com a válvula aberta, mantém a pressão mínima de descarga da bomba independentemente das variações de vazão e impede que a bomba exceda a vazão ou consumo de energia projetados.

Principais características e benefícios

• Controle de velocidade de abertura e fechamento; interruptor de fim de curso integrado
• Excelentes propriedades anticavitação
• Ampla faixa de vazão com regulação estável
• Alta estabilidade e precisão; vedação estanque
• Manutenção em linha para simplificar a assistência técnica

Design de câmara dupla

• Reação moderada da válvula e curva de fechamento atenuada
• Diafragma protegido
• Operação opcional em pressão muito baixa

Destaques adicionais de projeto

• Arquitetura flexível — fácil adição de recursos opcionais
• Passagem de fluxo sem obstáculos
• Plugue V-Port (opcional) para controle estável em baixa vazão
• Materiais adequados para água potável

Certificações e normas

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081

Aplicações típicas

• Estações de bombagem — controla a partida e o desligamento da bomba para evitar transitórios
• Estações de bombagem — mantém o ponto de operação na curva da bomba e protege o desempenho

Especificações técnicas

• Modelo: 743-03-S
• Série: Série 700 Sigma
• Operação: Hidráulica com verificação ativa, controle de bomba e sustentação de pressão
• Funções: Duas funções independentes — abertura/fechamento por sinal elétrico; sustenta pressão mínima de descarga com a válvula aberta
• Características: controle velocidade abertura/fechamento; interruptor de fim de curso
• Design: câmara dupla; curva de fechamento moderada; diafragma protegido
• Opções: plugue V-Port; versões para operação em baixa pressão
• Manutenção: em linha
• Desempenho: anticavitação; ampla faixa de vazão; alta estabilidade e precisão; vedação estanque; passagem de fluxo sem obstáculos
• Materiais: adequados para água potável (ver certificações)
• Código interno / código de barras: 253869
