Morsa de máquina 9-205

manualde parafusode precisão

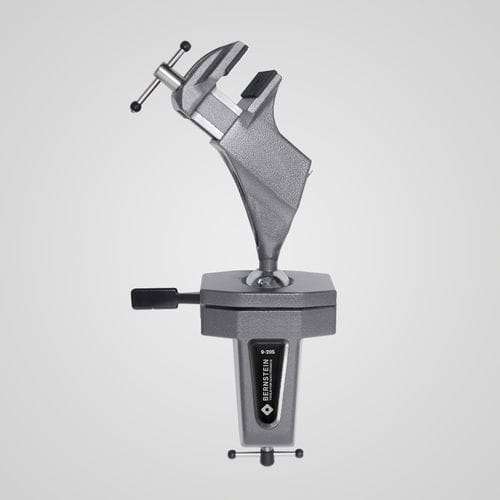

A morsa com junta esférica 9-205 SPANNFIX é uma morsa compacta e de precisão para fixação por grampo em bancada, que proporciona rotação de 360° e bloqueio contínuo para posicionamento flexível das peças. Foi concebida para fixação em bancada e para posições de trabalho ergonómicas durante perfuração, serra, esmerilhamento, fresagem e corte.

Características

• Junta esférica de precisão, 360° rotativa com bloqueio contínuo e mecanismo de libertação rápida
• Produto de qualidade Made in Germany
• Base de aperto para espessura de tampo até 80 mm
• Mandíbulas plásticas de 50 mm com grip (morsa pequena)
• Largura de aperto 70 mm; profundidade 38 mm; força de aperto aprox. 1470 N
• Inclinação ±45°
• Carcaça em alumínio fundido, revestida a pó, cinzento escuro metálico; partes em aço cromadas e resistentes à corrosão
• Peças sobresselentes: mandíbulas, artigo 9-900-E50 (par)
• Dimensões aprox. 310 x 170 x 75 mm; peso aprox. 1450 g

Aplicações / informação adicional

• Uma ligeira pressão na alavanca permite o alinhamento contínuo da peça apertada em qualquer posição de trabalho prática
• O ajuste individual da altura de trabalho proporciona postura ergonómica para trabalhos em pé (perfuração, serra, esmerilhamento, fresagem, corte, etc.)
• Mandíbulas intercambiáveis: mandíbulas plásticas de 50 mm para a morsa pequena e mandíbulas em aço de 100 mm para a morsa grande
• Mandíbulas de proteção disponíveis com revestimentos em feltro, couro, cortiça ou borracha para evitar riscos em peças sensíveis
• Mandíbulas em alumínio com prismas apropriadas para apertar tubos; larguras de mandíbulas disponíveis de 50 a 150 mm
• A base atarraxável pode ser fixada a bancadas, mesas ou placas base através de quatro orifícios passantes de 9 mm

Especificações técnicas

• Torque máximo: bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm
• Base de aperto: adequada para espessura de tampo até 80 mm
• Materiais: peças em alumínio fundido revestidas a pó; peças em aço cromadas e resistentes à corrosão
• Parafuso de ajuste no assento inferior da esfera para regular o movimento de solto a muito firme
• Para peças relevantes à segurança: as forças de retenção dependem da aplicação e das condições físicas (resultados de laboratório podem variar noutros ambientes)
