Morsa de máquina 9-205-ESD

manualcom mordentes intercambiáveisde parafuso

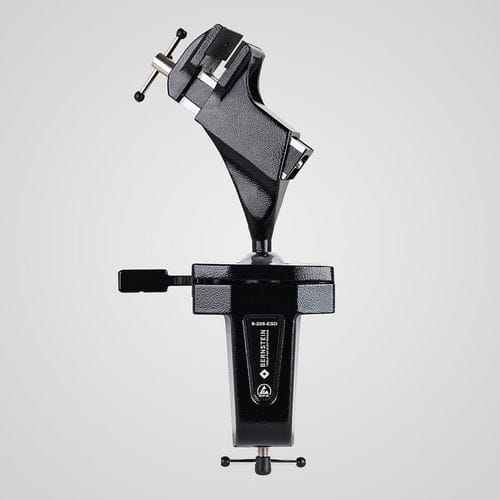

A morsa esférica ESD SPANNFIX é uma morsa de articulação dissipativa e rotativa, projetada para fixação segura em bancadas e uso em áreas protegidas eletrostaticamente (ESD). Oferece travamento contínuo e liberação rápida para posicionamento ergonômico das peças.

Características

• Articulação esférica de precisão, rotação 360°, travamento contínuo, liberação rápida
• Para fixação na bancada (espessura da mesa máx. 80 mm)
• Mordentes plásticos ESD de 50 mm com aderência (mordentes pequenos padrão)
• Largura de aperto 70 mm, profundidade de aperto 38 mm, pressão de aperto 1470 N
• Inclinação ±45°
• Peças sobressalentes: mordentes, artigo 9-900-E50-ESD (par)
• Alumínio fundido com revestimento em pó ESD preto, dissipativo 10^7 a 10^8 Ω
• Dimensões aprox. 310 x 170 x 75 mm
• Peso aprox. 1450 g

Área de aplicação
Uma leve pressão na alavanca é suficiente para alinhar a peça presa de forma contínua em qualquer posição de trabalho razoável. O ajuste individual da altura de trabalho proporciona uma postura ergonômica para trabalhos em pé (furação, serra, desbaste, fresagem, corte, etc.). Mordentes intercambiáveis estão disponíveis (mordentes plásticos de 50 mm para a morsa pequena, mordentes em aço de 100 mm para a morsa grande). Mordentes de proteção para peças sensíveis estão disponíveis em feltro, couro, cortiça e borracha. Mordentes com prismas (alumínio) são adequados para fixação de tubos. Larguras de mordente disponíveis de 50 a 150 mm. A fixação por parafuso pode ser conectada a bancadas, mesas e placas de base através de quatro orifícios passantes de 9 mm.

Descrição técnica
Torque máximo: bola Ø 40 mm aprox. 24 Nm, bola Ø 60 mm aprox. 100 Nm. As versões ESD são dissipativas (10^7 a 10^8 Ω) e adequadas para áreas protegidas contra descargas eletrostáticas (EPA). As seções da base podem ser conectadas a um ponto de aterramento com um botão de 10 mm. As peças em alumínio fundido são pintadas com pó; as peças em aço são cromadas e inoxidáveis. O movimento da bola pode ser ajustado por meio de um parafuso de ajuste no assento inferior da bola (de solto a muito firme). Para peças relevantes à segurança, as forças de retenção dependem da aplicação específica e das condições físicas e podem diferir dos testes de laboratório.

Especificações técnicas

• Número do artigo: 9-205-ESD
• Designação comercial: SPANNFIX
• Marca: Bernstein
• Largura de aperto: 70 mm
• Profundidade de aperto: 38 mm
• Pressão de aperto: 1470 N
• Mordentes (pequenos padrão): mordentes plásticos ESD 50 mm com aderência
• Mordentes sobressalentes (par): artigo 9-900-E50-ESD
• Inclinação: ±45°
• Rotação: 360° (travável de forma contínua)
• Espessura da mesa para fixação: máx. 80 mm
• Torque máximo: bola Ø40 mm ≈ 24 Nm; bola Ø60 mm ≈ 100 Nm
• Resistência dissipativa ESD: 10^7 a 10^8 Ω (adequado EPA)
• Materiais e acabamento: alumínio fundido com revestimento em pó ESD preto; peças em aço cromadas
• Aterramento: seções da base conectáveis via botão 10 mm
• Dimensões (aprox.): 310 x 170 x 75 mm
• Peso (aprox.): 1450 g
