Morsa de máquina 9-205-B

manualcom mordentes intercambiáveisde parafuso

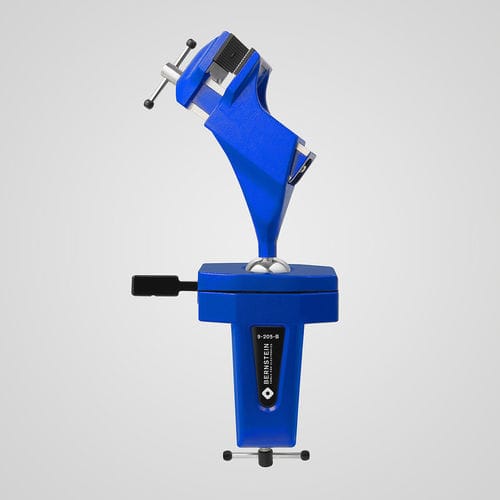

A morsa com junta esférica SPANNFIX é uma cabeça de morsa de precisão rotativa 360° projetada para fixação flexível e posições de trabalho ergonômicas. Oferece travamento contínuo, construção robusta em alumínio fundido e é fabricada na Alemanha.

Características

• Junta esférica de precisão rotativa 360°, liberação rápida com travamento contínuo
• Produto de qualidade Fabricado na Alemanha
• Para fixação em bancada (espessura da mesa máx. 80 mm)
• Garras plásticas 50 mm com aderência
• Largura de fixação 70 mm, profundidade 38 mm, força de fixação 1470 N
• Ângulo de inclinação +/- 45°
• Alumínio fundido, pintura epóxi/pó, azul (RAL 5005)
• Peças sobressalentes: garras, artigo 9-900-E50 (par)
• Dimensões aprox. 310 x 170 x 75 mm
• Peso 1450 g

Área de aplicação
Uma leve pressão na alavanca é suficiente para alinhar a peça presa continuamente em qualquer posição de trabalho razoável, permitindo trabalho ergonômico em pé (furação, serragem, desbaste, fresagem, corte, etc.). Garras intercambiáveis: a morsa pequena utiliza garras plásticas de 50 mm; a morsa grande utiliza garras de aço de 100 mm. Garras protetoras para peças sensíveis estão disponíveis em feltro, couro, cortiça e borracha. Tipos de garras com prismas de alumínio são adequados para fixação de tubos; larguras de garras disponíveis de 50 a 150 mm. A fixação por aperto com parafuso pode ser conectada a bancadas, mesas e placas-base através de quatro orifícios passantes de 9 mm.

Descrição técnica
Torque máximo: esfera Ø 40 mm ≈ 24 Nm; esfera Ø 60 mm ≈ 100 Nm. Peças em alumínio fundido são pintadas a pó; peças em aço são niqueladas/cromadas e sem ferrugem. O parafuso de ajuste na sede inferior da esfera permite ajustar o movimento da esfera de solto a muito firme. Observação: forças de retenção podem variar dependendo da aplicação específica e das condições físicas.

Informações gerais
A morsa esférica BERNSTEIN possui uma cabeça articulada ajustável continuamente, rotativa 360° e inclinável +/- 45°. A parte superior da morsa pode ser inclinada em qualquer direção para permitir trabalhos à frente ou acima da mesa. Com um simples movimento de alavanca, a cabeça da morsa é afrouxada na tomada cônica, alinhada e apertada novamente.

Especificações técnicas

• Número de artigo: 9-205-B
• Nome comercial: SPANNFIX
• Torque máximo: esfera Ø 40 mm ≈ 24 Nm; esfera Ø 60 mm ≈ 100 Nm
• Materiais: Alumínio fundido (pintura a pó, azul RAL 5005); peças em aço cromadas, sem ferrugem
• Parafuso de ajuste: movimento ajustável de solto a muito firme na sede inferior da esfera
• Garras intercambiáveis: pequena 50 mm plástico; grande 100 mm aço; garras protetoras em feltro, couro, cortiça, borracha; garras prismáticas em alumínio para tubos; larguras 50–150 mm
• Fixação da morsa: grampo atarraxável; pode ser conectado através de quatro orifícios passantes Ø 9 mm
