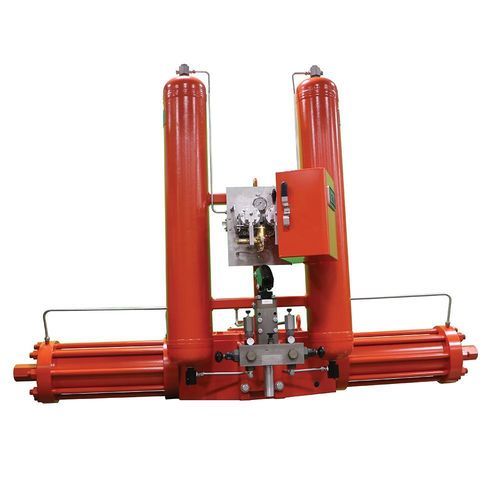

Atuador de válvula hidráulico GH

linearrotativode 1/4 de volta

Descrição do produto
A série Bettis-GH é um atuador de válvula hidráulico tipo scotch yoke para alta pressão, projetado para automatizar válvulas em gasodutos de transmissão quando não há linhas de suprimento pneumáticas ou hidráulicas disponíveis. Projetado para instalações remotas e condições severas, fornece atuação em quarto de volta e linear para controle em larga escala.

Principais características

• Controla gasodutos de gás natural de alta pressão em locais remotos e sob condições climáticas severas
• Êmbolos e vedações de haste com estanqueidade zero, materiais selecionados conforme a aplicação
• Múltiplas opções de sistema de controle, incluindo controle remoto, desligamento alto/baixo e proteção contra rompimento de linha
• Garantia de cinco anos para materiais e mão de obra
• Converte movimento linear em rotativo (scotch yoke) com torques de arrancada de 5,000 lb‑in (565 Nm) a 6,000,000 lb‑in (678,000 Nm)
• Caixa de acionamento padrão em alumínio fundido leve; opções em ferro dúctil ou aço fundido disponíveis

Especificações (resumo)
Fonte de energia — Hidráulica
Tipo de produto — Scotch Yoke, Hidráulico
Atuação — Rotativa; Quarto de volta; Linear
Tipo de controle — Liga/desliga
Certificações — Destinado ao uso em instalações fixas de grande escala excluídas do âmbito da Diretiva 2011/65/UE (RoHS 2)

Especificações técnicas

• Fonte de energia: Hidráulica
• Tipo de produto: Scotch Yoke, Hidráulico
• Atuação: Rotativa; Quarto de volta; Linear
• Tipo de controle: Liga/desliga
• Certificações: Destinado ao uso em instalações fixas de grande escala excluídas do âmbito da Diretiva 2011/65/UE (RoHS 2)
• Vedações: Êmbolos e vedações de haste com estanqueidade zero (materiais selecionados por aplicação)
• Capacidade de torque: Torques de arrancada de 5,000 lb‑in (565 Nm) até 6,000,000 lb‑in (678,000 Nm)
• Materiais da carcaça: Alumínio fundido leve padrão; opções em ferro dúctil ou aço fundido
• Opções de controle: Controle remoto, desligamento alto/baixo, proteção contra rompimento de linha e outras opções
• Garantia: Garantia de cinco anos para materiais e mão de obra
