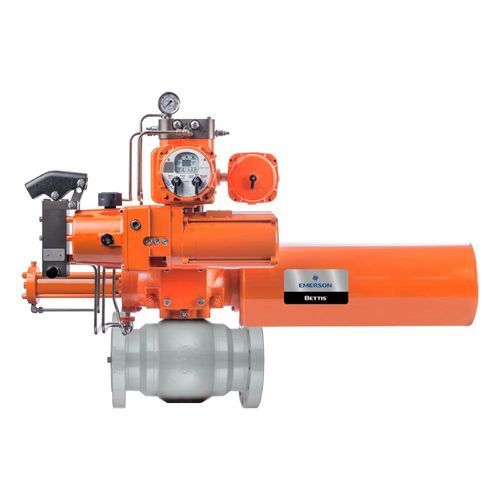

Atuador de válvula eletro-hidráulico Bettis EHO

de 1/4 de voltade dupla açãoIP68

Visão geral do produto
O Bettis Smart Electro‑Hydraulic Operator (EHO) é um atuador eletro‑hidráulico autónomo concebido para accionar válvulas de quarto de volta e fornecer função de Emergency Shut Down (ESD) em modo fail‑safe. Unidade hidráulica integrada, mecanismo de retorno por mola e controlo electrónico permitem operação fiável em ambientes remotos e perigosos com baixo consumo de energia.

Principais características

• IHM local: ecrã TFT a cores que mostra posição da válvula, alarmes, menus de configuração, temperatura e diagnósticos em tempo real.
• Diagnósticos avançados e monitorização remota via DCMlink com curvas de binário, curva PST, dados de operação e registos completos do data‑logger.
• Mais de 25 alertas e alarmes integrados com orientação de resolução de problemas no ecrã.
• Comunicações: Modbus, HART (HART7) e FOUNDATION Fieldbus para integração com sistemas de controlo e gestão de ativos.
• Opções fail‑safe: atuador com retorno por mola e acumulador opcional para energia hidráulica armazenada permitindo múltiplas operações em falta de energia e suportando controlo modulado.
• Projetado para baixo consumo; opção de alimentação solar para locais remotos.
• Classes de proteção: invólucro de controlo IP68; atuador hidráulico IP67M; motor IP68.

Aplicações

• Desligamento de emergência (ESD) de linhas de processo em oil & gas, petroquímica e instalações industriais.
• Controle On/Off, isolamento e modulado de válvulas de quarto de volta em áreas perigosas.
• Instalações remotas que exigem soluções de atuadores de baixo consumo e preparadas para energia solar.

Certificações e segurança

• Certificado ATEX Ex d IIB T4 e IECEx Ex d IIB T4; também FM, CSA, PESO, CCOE conforme aplicável.
• Desempenho SIL: SIL 3 para Smart EHO com retorno por mola; SIL 2 para EHO padrão conforme IEC 61508 / IEC 61511.
• Projetado para cumprir requisitos de áreas perigosas e sistemas instrumentados de segurança para aplicações ESD.

Especificações técnicas

• Fonte de energia: eletro‑hidráulica com unidade hidráulica integrada.
• Tipo de produto: atuador eletro‑hidráulico para válvulas de quarto de volta.
• Acionamento: retorno por mola (fail‑safe) e opção de duplo efeito.
• Modos de controlo: On/Off, isolamento, modulado e ESD.
• Protocolos de comunicação: Modbus, HART (HART7), FOUNDATION Fieldbus.
• Proteção: invólucro de controlo IP68; atuador hidráulico IP67M; motor IP68.

Opções

• Acumulador para energia hidráulica armazenada.
• Kits de energia solar para operação remota.
• Configuração personalizada e integração DCMlink para monitorização centralizada.
