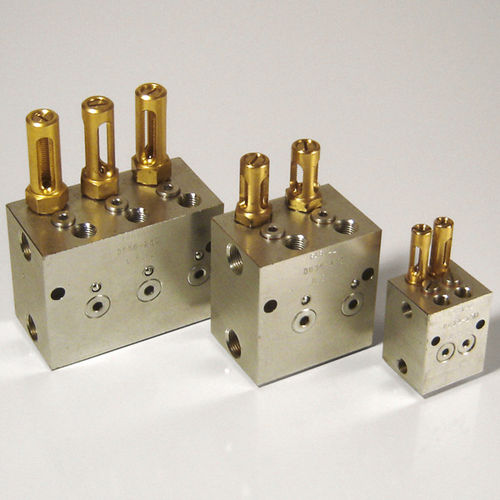

Válvula de pistão DD series

de acionamento hidráulicode ajustepara óleo

As válvulas DD e DM são completamente hidráulicas em funcionamento e fornecem óleo ou massa lubrificante. Estas são completamente hidráulicas As válvulas Dualine são também total e individualmente ajustáveis em relação à quantidade de descarga e são equipados com indicadores operacionais. Cada válvula DD serve dois rolamentos; no entanto, por um simples método de portabilidade cruzada, servirá um. Portanto, um bloco de quatro válvulas, como exemplo, pode de facto servir em qualquer lugar entre quatro e oito rolamentos. As válvulas da série DM têm sempre um orifício de descarga por secção da válvula localizada no fundo da válvula. As válvulas DD e DM podem ser fornecidas em várias capacidades básicas de descarga e estão disponíveis em blocos constituídos por uma, duas, três ou quatro válvulas. Operação O lubrificante pressurizado que entra na válvula força o pistão piloto para baixo, permitindo que a pressão seja aplicada para o topo do pistão principal. O pistão principal começa a mover-se para baixo sob pressão, forçando o lubrificante da sua câmara, passando pela terra inferior do pistão piloto e saindo da linha de descarga para o rolamento. Quando a pressão na linha de alimentação é invertida, o lubrificante entra então na válvula e força o pistão piloto para cima, permitindo a aplicação de pressão no fundo do pistão principal, que começa a subir, forçando lubrificante da sua câmara, passando pela terra superior do pistão piloto e saindo da segunda linha de descarga para o rolamento.
