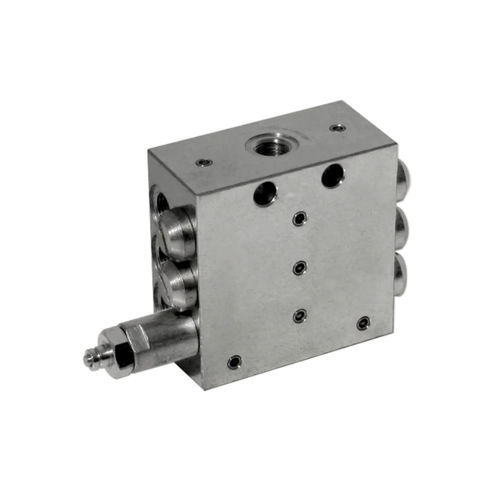

Válvula de pistão PVB

para óleode manifoldde processo

A Válvula Divisora PVB é concebida para sistemas de lubrificação progressiva de pequenas séries. É uma válvula de solução rentável para fornecer múltiplos pontos de lubrificação com volumes relativamente pequenos de óleo e graxa. Para utilização com máquinas ferramentas, máquinas de processamento, prensas, têxteis, estampagem e máquinas de embalagem. Características + Bloco distribuidor progressivo concebido para utilização com aplicações de óleo ou graxa + Colectores disponíveis em tamanhos que variam de 6 a 20 pontos de venda + Volume positivo de 0,17cc (0,01 cu. in.) por saída por ciclo + características de controlo e monitorização fáceis de utilizar Operação A tecnologia progressiva da série permite que apenas um pistão se mova em qualquer altura. O movimento de esse pistão faz com que outro pistão se mova, e assim por diante. Com todos os pistões nas suas posições de extrema esquerda (Figura 1), o lubrificante é introduzido no bloco e encaminhado para o pistão A. O lubrificante provoca o pistão A para se deslocar para a direita, descarregando uma quantidade medida de lubrificante da saída 1 (Figura 2) O movimento do pistão A também abre uma porta que está ligada ao pistão B. O lubrificante faz o seu caminho para pistão B, e faz com que o pistão B se mova para a direita, descarregando uma quantidade medida de lubrificante de saída 8 (Figura 3). O movimento do pistão B abriu agora uma porta que está ligada ao pistão C. O lubrificante faz o seu caminho até ao pistão C, e faz com que o pistão C se desloque para a direita, descarregando um dosador quantidade de lubrificante da saída 6. O mesmo processo descarrega o lubrificante da saída 4 (Figura 4).
