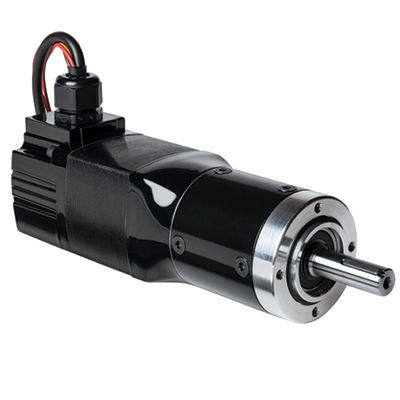

Motorredutor BLDC 7032

CC sem escovasplanetáriode eixos paralelos

Produto
Modelo 7032 — Série métrica 22B4-60P, redutor planetário em linha eixo paralelo 24V com motor brushless DC (BLDC).

Desenhos CAD

• INFM0408-A (PDF)
• INFM0408-A (DWG)
• INFM0408-A (STEP)

Diagrama de ligação

• 07410825 (PDF)

Fichas de dados de segurança

• Ficha de dados de segurança Super Lube (PDF)

Em destaque

• Folheto do produto Bodine 22B4-60P planetary gearmotor (PDF)

Acessórios opcionais

• Kit de eixo para encoder (modelo 0964)
• Kit de flange para redutores Tipo 60P (métrico) (modelo 0961)

Características padrão

• Requer um conjunto de controlo 24V brushless DC para ângulo de comutação de 120°
• Até duas vezes o binário das caixas de engrenagens paralelas helicoidais/dentadas convencionais de tamanho semelhante
• Carcaça de engrenagem não ventilada, montagem em qualquer orientação
• Lubrificação permanente com lubrificante de alto desempenho
• Engrenagens em aço temperado para longa vida útil e desempenho máximo
• Folga padrão < 60 minutos de arco

Especificações técnicas

• Velocidade (1/min): 313
• Binário nominal (Nm): 2.7
• Tensão nominal: 24V
• Amperes (modelo 24V): 5.6
• Binário de pico (Nm): 12
• Potência (Watts): 93
• Relação de transmissão: 8:1
• Carga radial (N): 249
• Comprimento XH (inch): 7.0
• Peso (lbs): 5.1
• Tipo de produto: 22B4FEBL-60P1
• Eixo acessório: NÃO
• Potência decimal (HP): 0.125 (1/8)
