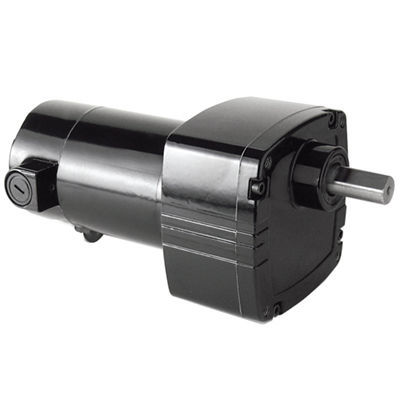

Motorredutor CC Model 1395

de dentes retosde engrenagens helicoidaisde eixos paralelos

Produto
Motorredutor CC de eixo paralelo Modelo 1395 da série métrica 24A‑D, adequado para aplicações industriais que exigem montagem compacta, torque de partida elevado e controlo de velocidade previsível.

Características padrão

• Roscagens de montagem métricas e dimensões do eixo de acionamento em métrico.
• Motor 24A fornece alto torque de partida, velocidade ajustável e desempenho previsível em várias condições de operação.
• Carcaça de engrenagem não ventilada.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Rolamento de agulhas no eixo de saída para aumentar a capacidade de carga radial e vida útil prolongada.
• Engrenagens lubrificadas permanentemente com óleo para longa vida útil.
• Engrenagem helicoidal termoplástica reforçada no estágio de entrada para redução de ruído e engrenagens retas em aço temperado nos estágios subsequentes para alto torque de saída.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e mínimo ruído.
• As classificações de desempenho dos modelos de 180V baseiam‑se no uso com um controlo de velocidade SCR não filtrado (Fator de Forma = 1,6).

Downloads disponíveis / Tipos de desenho

• INFM0015-B: PDF / DWG / STEP (desenhos CAD para o Modelo 1395)
• Diagrama de ligação: 07410097 (diagrama disponível)
• Ficha de segurança: ficha de dados de segurança Texaco Rando (SDS associada)

Acessórios opcionais

• Kit de suporte em L para tipos métricos 30R, 33A, 30R‑D, 24A‑D, 24A‑Z (modelo 1968)
• Kit IP‑44 para motores 24A (modelo 0976)

Disponibilidade
Quantidade de encomenda: 1-25.

Especificações técnicas

• Velocidade (rpm): 29
• Torque nominal (Nm): 4,1
• Torque nominal (lb-in): 40
• Torque de pico (Nm): 6,2
• Torque de pico (lb-in): 55
• Potência (W): 23
• Potência (HP): 1/32
• Voltagem: 180
• Amperagem (A): 0,18
• Relação de engrenagem: 60
• Carga radial (N): 285
• Carga radial (lbs): 65
• Comprimento XH (mm): 171
• Comprimento XH (inch): 6.72
• Peso (kg): 2,0
• Peso (lbs): 4,5
• Diagrama de ligação: 07410097
• Tipo de produto: 24A4BEPM-D3
• HPDecimal: 0,0312
