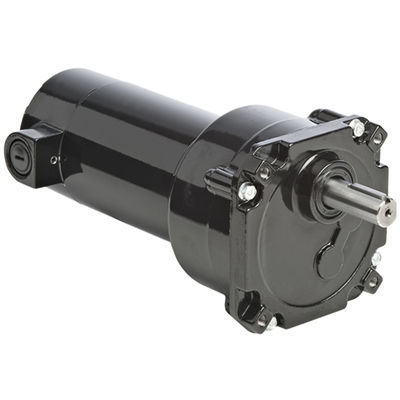

Motorredutor CC Model 1163

com escovasde dentes retosde engrenagens helicoidais

Visão geral do produto
Motorredutor DC de eixo paralelo série métrica 24A-Z, modelo 1163. O motor 24A oferece alto torque de arranque, velocidade ajustável e desempenho consistente em várias condições de operação. A carcaça de engrenagem é não ventilada e as engrenagens são lubrificadas permanentemente para longa vida útil.

Especificações

• Velocidade (rpm): 9,6
• Torque nominal (Nm): 11,3
• Torque nominal (lb-in): 100
• Torque de pico (Nm): 13
• Torque de pico (lb-in): 115
• Potência (W): 23
• Potência (HP): 1/32
• Tensão: 180 V CC
• Corrente: 0,18 A
• Relação de engrenagem: 180
• Carga radial (N): 555
• Carga radial (lbs): 125
• Comprimento XH (mm): 199
• Comprimento XH (inch): 7,82
• Peso (kg): 2,3
• Peso (lbs): 5
• Diagrama de conexão: 07410097
• Tipo de produto: 24A4BEPM-Z4
• HPDecimal: 0,0312

Recursos padrão

• Roscas de fixação métricas e dimensões do eixo motor em métrico.
• O motor 24A fornece alto torque de partida, velocidade ajustável e desempenho previsível em várias condições de operação.
• Carcaça de engrenage não ventilada para proteger os componentes internos.
• Selos tipo lábio industriais nos eixos do motor e de saída.
• Rolamento de agulhas no eixo de saída para aumentar a capacidade de carga radial e a durabilidade.
• Engrenagens lubrificadas permanentemente com óleo para longos intervalos de manutenção.
• Grande engrenagem helicoidal termoplástica reforçada no estágio de entrada para operação silenciosa e engrenagens de dentes retos em aço endurecido nos estágios subsequentes para alto torque de saída e longa vida útil.
• Pinhão helicoidal usinado com precisão no eixo do motor para máxima resistência e mínimo ruído.
• Rolamentos de esferas testados quanto ao ruído e lubrificados permanentemente.
• Rolamento travado minimiza folga axial.
• As classificações de desempenho dos modelos de 180V baseiam-se no uso com um controle de velocidade SCR não filtrado (Fator de forma = 1,6).

Desenhos e documentos disponíveis

• Desenhos CAD: PDF, DWG, STEP disponíveis para o modelo 1163.
• Diagrama de fiação: wiring-diagram-07410097 (referência).
• Ficha de dados de segurança: ficha de segurança Texaco Rando (referência).

Acessórios opcionais

• Kit de suporte em L para tipos métricos 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968).
• Kit de suporte em L para motores 30R e 33A, 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z e motorredutores 33A-Z (modelo 5968).
• Kit IP-44 para motores 24A (modelo 0976).

Controles e peças correspondentes

• Controles de velocidade DC SCR não filtrados correspondentes (exemplos nas páginas: 0865, 0866).
• Peças de reposição e escovas para a série 24A (números de peça de exemplo referenciados na documentação).

Especificações técnicas

• Velocidade: 9,6 rpm
• Torque nominal: 11,3 Nm (100 lb-in)
• Torque de pico: 13 Nm (115 lb-in)
• Potência: 23 W (1/32 HP, HPDecimal 0,0312)
• Tensão: 180 V CC
• Corrente: 0,18 A
• Relação de engrenagem: 180
• Carga radial: 555 N (125 lbs)
• Comprimento XH: 199 mm (7,82 in)
• Peso: 2,3 kg (5 lbs)
• Referência diagrama de conexão: 07410097
• Tipo de produto: 24A4BEPM-Z4
