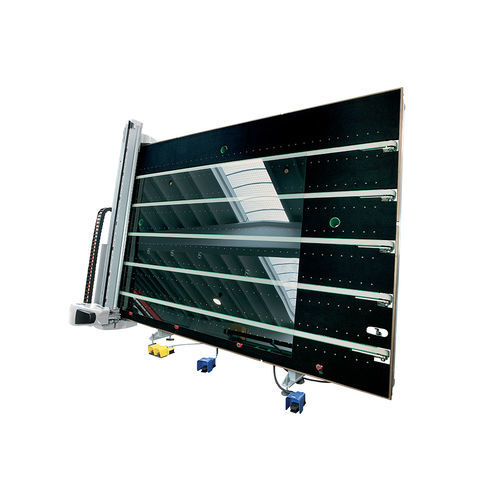

Mesa de corte para vidro 363 BKM series

aerostáticatipo pórticoautomática

Visão geral do produto
Mesa integrada de carregamento, corte, rebarbação, marcação e breakout para vidro plano, com módulos de carregamento ou breakout manuais ou automáticos e compatível com mesas de corte para vidro laminado. O 363 BKM está disponível nas versões fixa e basculante e inclui almofada de ar com fecho rápido, transportador de correia, seleção automática de pressões de corte, Shape Scanner + ScanCad, otimizador na máquina e controlo BCMS Windows.

Principais qualidades

• Projetada para vidraçarias que procuram automatizar e flexibilizar a produção. As mesas BKM combinam facilidade de utilização com fiabilidade industrial, baseadas numa plataforma de desenvolvimento comum.
• Capaz de realizar cortes lineares e em forma em chapas com espessura de 2 a 19 mm, apta para pequenas e médias séries e peças especiais.
• Disponível em versão autónoma (carregamento, corte e breakout no painel) ou em estrutura fixa para integração em linha com alta produtividade. Ampla gama de acessórios opcionais.

Funcionalidades
Cada elemento construtivo e funcional da gama BKM foi concebido para garantir elevada precisão de corte e produtividade máxima.

Ponte de corte

• Estrutura: Ponte de corte em aço montada transversalmente para máxima rigidez e resistência à torção.
• Transmissão: Duplo motor brushless com transmissão em pórtico para movimento potente e uniforme.
• Guiamento do carro: Guias lineares de alta precisão e baixo ruído, retificadas e instaladas em superfície usinada para deslocamento estável.

Carro e cabeça de corte

• Corte: Cabeça de corte motorizada com corpo em liga de alumínio e haste para ferramenta de corte ou corte em plástico. Medição automática da espessura do vidro por codificador linear e carregamento automático dos parâmetros de corte pelo software. Pressão de corte regulada por válvula solenoide proporcional e sistema de compensação da superfície do vidro.
• Segurança: Detector de presença de vidro e elemento final da haste com fractura controlada, facilmente substituível para proteger o carro e a ponte em caso de colisão.
• Carro portador: Carro em alumínio com eletrónica de controlo da cabeça integrada, completo com sensor óptico para alinhamento eletrónico da chapa e aquisição automática de formas via Shape Scanner.

Guiamento da ponte

• Guias: Guias de deslize da ponte de alta precisão e baixo ruído, retificadas e montadas em bancada usinada para garantir corte perfeitamente rectilíneo sem necessidade de ajuste.
• Cremalheiras: Cremalheiras retificadas garantindo máxima precisão de posicionamento e corte, orientadas para baixo para evitar acumulação de sujidade.
• Materiais: Componentes duráveis e de baixo desgaste, assegurando desempenho ótimo ao longo do tempo. Componentes facilmente acessíveis para manutenção rápida.

Especificações técnicas
Velocidade de trabalho
Velocidade máxima da ponte: 150 m/min
Velocidade máxima do carro: 150 m/min
Velocidade máxima de rebarbação (Easy deletion): 80 m/min

Precisão
Precisão de corte em processos rectilíneos: ± 0,15 mm

Espessuras processáveis
Espessura do vidro: 2 ÷ 19 mm

Mesa de trabalho
Altura da mesa: 930 ± 40 mm

Versões
363 BKM Regular - Dimensões: 5250 x 2905 mm; Max chapa (Regular): 3810 x 2750 mm
363 BKM Jumbo - Dimensões: 7600 x 2905 mm; Max chapa (Jumbo): 6100 x 3355 mm

Características / especificações técnicas

• Modelo: 363 BKM
• Velocidade máxima da ponte: 150 m/min
• Velocidade máxima do carro: 150 m/min
• Velocidade máxima de rebarbação (Easy deletion): 80 m/min
• Precisão de corte (processos rectilíneos): ± 0,15 mm
• Espessura de vidro processável: 2 ÷ 19 mm
• Altura da mesa: 930 ± 40 mm
• Dimensões Regular: 5250 x 2905 mm; Max chapa Regular: 3810 x 2750 mm
• Dimensões Jumbo: 7600 x 2905 mm; Max chapa Jumbo: 6100 x 3355 mm
