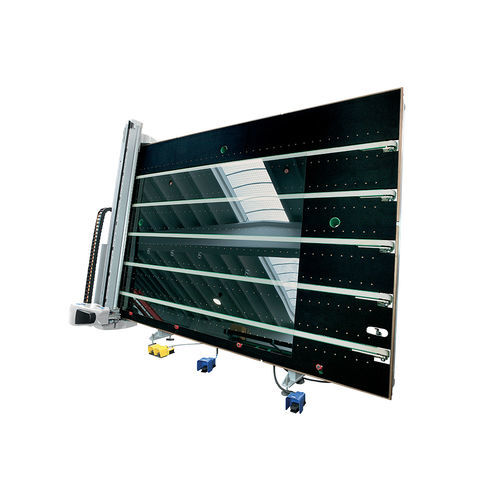

Mesa de corte para vidro 363 EVO series

elétricaaerostáticaa vácuo

Visão geral
Mesa totalmente integrada para carregamento, corte, retificação, marcação e breakout com módulos de carregamento e breakout manuais ou automáticos. Pode ser acoplada a mesas de corte para vidro laminado. Disponível em versões fixa e inclinável. Completa com almofada pneumática de fecho rápido, transportador de correia, seleção automática de pressões de corte, Shape Scanner + Scan Cad, otimizador na máquina e BCMS Windows para gestão de processos.

Principais qualidades
A 363 EVO é a plataforma de corte de alto desempenho da Bottero, concebida para processamento industrial de vidro com elevada flexibilidade. Opção de equipar a máquina com até dois instrumentos adicionais além da ferramenta de corte (ex.: retificação Low‑E, corte a laser CO2 ou etiquetagem automática). Indicada para integração em linhas de produção automatizadas e ambientes Industry 4.0.

Elementos-chave de aplicação

• Sistema de remoção de superfície para vidro Low‑E com roda periférica de 200 mm; velocidade máxima de trabalho 200 m/min. Curso e trajetória optimizados para corte de formas; medição automática do desgaste da roda de retificação. Permite instalar rodas de diferentes espessuras e remover filmes protetores (TPF). Cobertura total da área processada e extração por vácuo para minimizar a dispersão de pó.
• Sistema de marcação a laser CO2 para identificação permanente e marcação de alta definição na superfície do vidro.
• Sistema automático de etiquetagem para rastreabilidade do vidro; ciclos de etiquetagem e corte podem funcionar simultaneamente com flexibilidade na posição da etiqueta e no texto impresso.

Características - Ponte de corte
Ponte de corte em aço disposta transversalmente à máquina para máxima rigidez e resistência à torção.

• Transmissão: dois motores brushless com transmissão por pinhão e correia.
• Transmissão secundária: motores de eixo elétricos para movimento preciso e equilibrado ao longo da ponte.
• Guiamento do carro: guias lineares de alta precisão e baixo ruído, retificadas e instaladas sobre superfície usinada.

Características - Carro e cabeça de corte

• Corte: cabeça de corte motorizada em liga de alumínio com haste e ferramenta de corte ou entalhe plástico. Medição automática da espessura do vidro por encoder linear e carregamento automático dos parâmetros de corte pré‑definidos no software. Pressão de corte ajustada por válvula solenóide proporcional e sistema de compensação da superfície do vidro.
• Segurança: detector de presença de vidro e elemento final da haste com quebra controlada, facilmente substituível para evitar esforços mecânicos no carro e na ponte em caso de colisão.
• Carro: carro em alumínio com controlo da cabeça embarcado e eletrónica de gestão; sensor ótico para esquadra eletrónica da chapa e aquisição automática da forma via Shape Scanner.

Características - Manuseio da ponte

• Guias: guias lineares de alta precisão localizadas no lado oposto ao lado de quebra do operador para evitar resíduos na guia.
• Cremalheiras: cremalheiras usinadas com precisão que garantem posicionamento e precisão máxima de corte, orientadas para baixo para prevenir acumulação de sujidade.
• Materiais: componentes fabricados em materiais altamente duráveis e de baixo desgaste para desempenho ótimo a longo prazo.
• Manutenção: componentes de fácil acesso para manutenção imediata e rápida.

Especificações técnicas

• Velocidade máxima da ponte durante o corte: 160 m/min
• Velocidade máxima do carro durante o corte: 200 m/min
• Velocidade máxima do carro durante o corte (entrada alternativa): 160 m/min*
• Velocidade máxima do carro com 2 ferramentas (Cut + PPL): 200 m/min
• Velocidade máxima do carro com 2 ferramentas (Cut + Laser): 160 m/min
• Velocidade máxima da ponte de corte com 2 ferramentas: 160 m/min*
• Velocidade máxima da ponte de corte com 3 ferramentas: 160 m/min*
• (* ) 100 m/min com TPF
• Espessuras padrão que podem ser cortadas: 2 ÷ 19 mm
• Espessuras opcionais: 2 ÷ 25 mm
• Precisão de corte em processos retos: ±0,15 mm
• Altura da mesa de trabalho: 930 ± 20 mm
• 363 EVO Regular - Dimensões: 4825 x 3822 mm
• 363 EVO Regular - Dimensão máxima da chapa processável: 3810 x 2750 mm
• 363 EVO Jumbo - Dimensões: 7125 x 4427 mm
• 363 EVO Jumbo - Dimensão máxima da chapa processável: 6100 x 3355 mm
