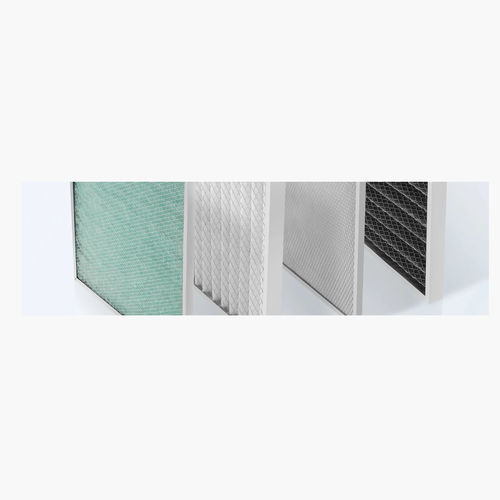

Máquina de filtragem de placas ePM10

em painéisde arresistente à corrosão

Visão geral
Os filtros cassete são frequentemente usados como o primeiro nível de filtração em unidades de ar condicionado e ventilação. As variantes de produção incluem meio plano ou meio plissado (z-line) para aumentar a área de filtração. Dependendo das dimensões, podem ser instalados elementos de reforço adicionais. Uma etiqueta com as dimensões no quadro facilita a identificação do produto.

Construção

• Filtros cassete — meio plano: Estrutura em chapa galvanizada que garante resistência à corrosão a longo prazo. O meio filtrante fica entre duas malhas de suporte em chapa galvanizada que estabilizam o meio. O quadro é fechado com rebites ciecos.
• Filtros cassete — material plissado (z-line): Estrutura em chapa galvanizada. O meio filtrante é plissado mecanicamente e fixado à malha de suporte em chapa galvanizada; o quadro é fechado com rebites ciecos e soldadura por indução.

Normas

• ISO 16890
• PN EN 779:2012

Classificação ao fogo

• F1 segundo DIN 53438

Dimensões padrão
Estrutura em chapa galvanizada, plástico ou cartão:

• 592 x 592 mm
• 287 x 592 mm
• 625 x 500 mm

Espessura do quadro

• Comuns: 20 mm, 25 mm
• Também: 50 mm, 96 mm, 100 mm (faixa 6–100 mm)

Materiais
Os meios filtrantes consistem em fibras de poliéster ou polipropileno dispostas com estrutura progressiva para assegurar um equilíbrio entre eficiência de filtração e queda de pressão.

Filtros cassete com dobra termofixa (sem malha de aço)
Solução técnica que usa meio não tecido tratado termicamente para produzir dobras rígidas que podem ser instaladas no quadro sem suporte de malha de aço. Vantagens: menor peso e maior área de filtração mantendo os parâmetros de desempenho.

Estrutura

• Altura da dobra: 20–100 mm
• Espessura do quadro: 6–100 mm (típico 20–100 mm)
• Tipo de quadro: aço galvanizado, plástico ou cartão

Dados técnicos — filtros cassete

• Classificação (PN–EN 779:2012): G3 | G4 | M5
• Eficiência de filtração (ISO 16890): G3: ISO Coarse; G4: ISO Coarse; M5: ePM10 35–70%
• Dimensões de referência do quadro (mm): 592 x 592 para referências típicas
• Construção: plano ou plissado conforme a espessura
• Caudal de ar (típ. por 592 x 592): ~2500 m³/h
• Queda de pressão inicial (Pa): G3: 20–45; G4: 30–55; M5: 50–75
• Queda de pressão final recomendada (Pa): G3/G4: 250; M5: 450
• Temperatura máxima de operação: quadro plástico 80 °C; quadro metálico 100 °C
• Faixa de espessura do quadro (mm): 6–100

Observação
Os valores finais de desempenho são especificados na proposta ou ao efetuar a encomenda segundo as medições e a configuração escolhida.

Aplicação

• G2, G3, G4, M5 — usados em unidades HVAC para espaços com requisitos médios de pureza do ar (ex.: hotéis, escritórios, centros comerciais).

Características / especificações técnicas

• Tipo de produto: Filtros cassete (meio plano ou plissado / z-line)
• Normas: ISO 16890; PN EN 779:2012
• Classificação de fogo: F1 segundo DIN 53438
• Materiais do quadro: chapa galvanizada, plástico, cartão
• Tamanhos padrão do quadro: 592 x 592 mm; 287 x 592 mm; 625 x 500 mm (tamanhos personalizados sob pedido)
• Opções de espessura do quadro: 6–100 mm (comuns: 20, 25, 50, 96, 100 mm)
• Altura da dobra: 20–100 mm
• Meios filtrantes: fibras de poliéster ou polipropileno com estrutura progressiva
• Caudal típico por 592 x 592: ~2500 m³/h
• Queda de pressão inicial típica: G3: 20–45 Pa; G4: 30–55 Pa; M5: 50–75 Pa
• Queda de pressão final recomendada: G3/G4: 250 Pa; M5: 450 Pa
• Temperatura máxima de utilização: quadro plástico 80 °C; quadro metálico 100 °C
• Fabricante: BWF Envirotec — dimensões não padrão disponíveis mediante pedido ou conforme desenhos do cliente.
