Filtro de ar

de partículasem painéispara instalações de tratamento de ar

Visão geral
Filtros minipleat de estágio final para ventilação e tratamento de ar em salas limpas. Projetados para ambientes classificados que exigem alta eficiência na remoção de partículas (médico, farmacêutico, químico, laboratórios). Atendem às classes de desempenho EN 1822:2009.

Construção

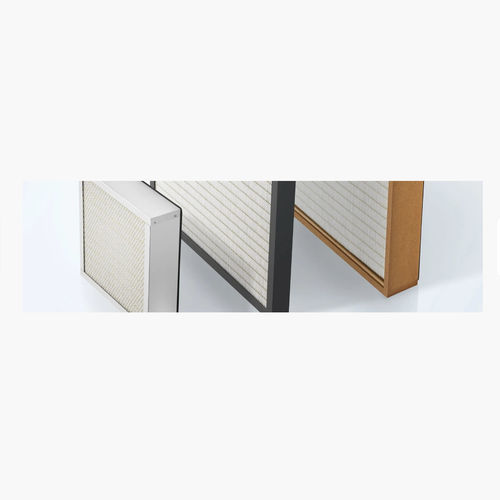

Média plissada minipleat com separadores (folha de alumínio, fio de algodão ou cola) montada em quadro rígido. Opções de quadro: MDF (madeira), alumínio ou chapa galvanizada. Junta frontal elástica em poliuretano para vedação na instalação.

Classe de filtração

• H10, H11, H12, H13, H14, U15 — de acordo com EN 1822:2009

Dimensões padrão

• Dimensões do quadro (largura × altura): 305 × 305 mm; 305 × 610 mm; 457 × 457 mm; 610 × 610 mm
• Opções de espessura do quadro: 68 mm, 78 mm, 150 mm, 292 mm

Material
Papel impermeável de alta eficiência em fibra de vidro, composto por microfibras de vidro enroladas e uma mistura de fibras sintéticas, projetado para desempenho estável e resistência à umidade.

Dados técnicos (tabela)
As colunas correspondem a variantes típicas de construção (exemplos): Variante A — espessura do quadro 78 mm / minipleat 58 mm; Variante B — espessura do quadro 150 mm / minipleat 120 mm; Variante C — espessura do quadro 292 mm / minipleat 120 mm.
CLASSE DE FILTRO | Variante A | Variante B | Variante C
Espessura do quadro (mm) | 78 | 150 | 292
Espessura minipleat (mm) | 58 | 120 | 120
Tipo 610 x 610 mm — Vazão (m³/h) | 670 | 1920 | 1920
Tipo 305 x 610 mm — Vazão (m³/h) | 335 | 950 | 950
Tipo 305 x 305 mm — Vazão (m³/h) | 155 | 440 | 440
Perda de carga inicial (Pa) | 150 | 250 | 250
Perda de carga final recomendada (Pa) | 450 | 550 | 550
Temp. máx. de operação (°C) | 80 | 80 | 80

Aplicação

• Utilizados como filtros de estágio final em sistemas HVAC e de ventilação para ambientes que exigem alta qualidade do ar: unidades médicas, produção farmacêutica, processos químicos, laboratórios e ambientes controlados similares.

Especificações técnicas

• Classes de filtro: H10–H14, U15 (EN 1822:2009)
• Dimensões do quadro: 305×305, 305×610, 457×457, 610×610 mm
• Espessuras do quadro: 68, 78, 150, 292 mm
• Espessuras minipleat: 58 mm, 120 mm
• Exemplos de vazão (H13): 610×610 mm — 670 / 1920 / 1920 m³/h (variantes A/B/C); 305×610 mm — 335 / 950 / 950 m³/h; 305×305 mm — 155 / 440 / 440 m³/h
• Perda de carga inicial: tip. 150–250 Pa dependendo da construção
• Perda de carga final recomendada: tip. 450–550 Pa dependendo da construção
• Temperatura máxima de operação: 80 °C
• Meio filtrante: papel impermeável de fibra de vidro de alta eficiência com fibras sintéticas
