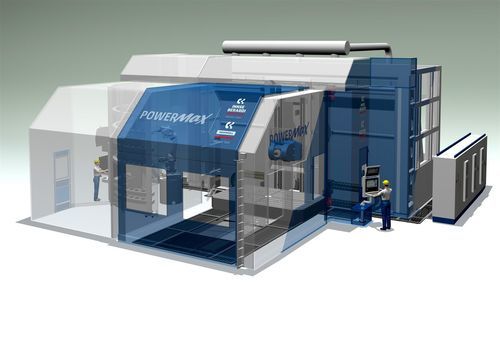

Centro de usinagem CNC de 5 eixos PowerMax® ST

universalcom mesa rotativapara a indústria aeroespacial

Visão geral O PowerMax® ST é um centro de fabrico subtrativo horizontal de grande volume de trabalho, 5 eixos (6 no caso de ser selecionada a mesa rotativa), para aplicações de elevado desempenho. Design e sistema de movimento Os 3 eixos lineares do PowerMax® ST deslocam-se ao longo de conjuntos paralelos de guias lineares e balanças ópticas montadas em subestruturas termicamente simétricas, acionadas com motoredutores acoplados de elevado binário e potência, controlados através de CNC Siemens, Fanuc ou Heidenhain. A mesma abordagem foi adoptada para os seus eixos C e A. O design proporciona uma precisão de posicionamento estático e dinâmico superior a altas velocidades e acelerações no seu envelope de trabalho para uma taxa de remoção de aparas constante ao longo de todo o volume de fresagem. Configuração cinemática Parcialmente invertida Duas morfologias

• A cabeça de fresagem desloca-se horizontalmente ao longo de X com a coluna.
• A cabeça de fresagem desloca-se verticalmente ao longo de Y dentro da coluna.

A peça que está a ser fresada desloca-se horizontalmente ao longo do eixo Z na palete. Na versão de 6 eixos, a palete é substituída por uma mesa rotativa móvel. Benefícios

• Viabilidade Fabrico de peças de geometria complexa
• Qualidade Tolerâncias apertadas e acabamento superficial em todo o volume de trabalho
• Capacidade Grande volume de fresagem
• Produtividade Redução do tempo de maquinação
• Alto ROI / Baixo TCO Baixo investimento de capital e baixo custo operacional

Multimédia Vídeo disponível apresentando a família PowerMax e o centro de fabrico subtrativo. Caraterísticas / especificações técnicas

• Modelo: PowerMax® ST
• Tipo de máquina: Centro de fabrico subtrativo horizontal
• Eixos: 5 eixos standard; 6 eixos disponíveis com mesa rotativa
• Volume de trabalho: grande área de trabalho para aplicações de alto desempenho
• Eixos lineares: 3 eixos lineares em conjuntos paralelos de guias lineares com escalas ópticas
• Estrutura: Sub-estruturas termicamente simétricas
• Acionamento: Motorredutores acoplados de elevado binário e potência
• Eixos C/A: A mesma abordagem de projeto aplicada aos eixos C e A
• Opções CNC: Siemens, Fanuc, Heidenhain
• Posicionamento: Precisões superiores de posicionamento estático e dinâmico a altas velocidades e acelerações
• Caraterísticas do processo: Taxa de remoção de aparas constante em todo o volume de fresagem
• Nota cinemática: Configuração cinemática parcialmente invertida
• Movimento da cabeça de fresagem: X (coluna), Y (dentro da coluna)
• Movimento da mesa/palete: Curso horizontal Z; mesa rotativa móvel opcional para a versão de 6 eixos
• Sectores-alvo: Aviação, Aeroespacial, maquinação multieixos em geral
