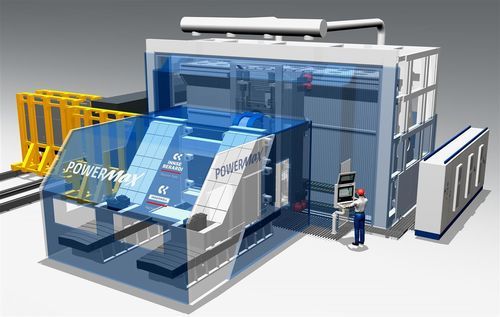

Centro de usinagem de 3 eixos PowerMax® T

de 6 eixosuniversalpara liga de titânio

Visão geral
Centro de fabrico de grande porte concebido para a usinagem de titânio e outros materiais difíceis de cortar. PowerMax® T integra três eixos lineares em guias lineares paralelas com réguas óticas montadas em subestruturas termicamente simétricas, acionados por motorredutores acoplados de alto binário e alta potência sob controlo CNC Siemens, Fanuc ou Heidenhain. Os eixos C e A seguem o mesmo conceito; versões disponíveis até 6 eixos com mesa roto-travessante. A arquitetura proporciona precisões de posicionamento estáticas e dinâmicas superiores em altas velocidades e acelerações para manter uma taxa de remoção de cavacos constante em todo o volume de fresagem.

Configuração cinemática
Configuração cinemática parcialmente invertida para otimizar o acesso da ferramenta, a manipulação da peça e a estabilidade durante operações de fresagem de alta carga.

DUAS MORFOLOGIAS

• A cabeça de fresagem move-se horizontalmente ao longo de X com a coluna.
• A cabeça de fresagem move-se verticalmente ao longo de Y dentro da coluna.
• A peça move-se horizontalmente ao longo de Z na palete.
• Na versão de 6 eixos, a palete é substituída por uma mesa rotativa móvel (roto-travessante).

Benefícios

• Exequibilidade
  Fabrico de peças com geometria complexa
• Qualidade
  Tolerâncias apertadas e acabamento de superfície consistente em todo o volume de trabalho
• Capacidade
  Grande volume de fresagem para componentes estruturais de grandes dimensões
• Produtividade
  Redução do tempo de usinagem através de cinemática e acionamentos otimizados
• Alto ROI/Baixo TCO
  Investimento de capital e custos operacionais equilibrados para setores de elevada exigência

Características (alto nível)
3 eixos lineares com guias paralelas e réguas óticas; subestruturas termicamente simétricas; motorredutores acoplados de alta potência e binário; opção para eixos C e A; disponível em configurações até 6 eixos com mesa roto-travessante; opções de CNC: Siemens, Fanuc, Heidenhain. Projetado para assegurar uma taxa de remoção de cavacos constante e posicionamento estático/dinâmico superior em altas velocidades e acelerações.

Setores de aplicação

• Aviação & Aeroespacial — concebido para aplicações exigentes como armações, nervuras, juntas, componentes de trem de aterragem, anéis e anteparas.
• Fresagem multi-eixo geral — a versão com mesa roto-travessante oferece máxima flexibilidade para componentes complexos que exigem orientação rotativa.

Especificações técnicas

• Modelo: PowerMax® T
• Eixos: 3 eixos lineares padrão; eixos C e A implementados; opção de 6 eixos com mesa rotativa móvel
• Guias e réguas: Conjuntos paralelos de guias lineares com réguas óticas montadas em subestruturas termicamente simétricas
• Transmissão: Motorredutores acoplados de alto binário e alta potência
• Compatibilidade CNC: Siemens, Fanuc, Heidenhain
• Configuração cinemática: Parcialmente invertida
• Manuseio de peças: Movimento horizontal Z baseado em palete; opção de mesa roto-travessante para usinagem multi-eixo
• Materiais alvo: Titânio e outros materiais difíceis
• Objetivos de projeto: Posicionamento estático/dinâmico superior, taxa de remoção de cavacos constante, grande volume de fresagem
