Formadora em aço

para alumíniocontínuade alta velocidade

Visão geral
Os sistemas combinados END-O-MAT são projetados para produção em velocidade média e alta de tampas, fundos, anéis e carcaças. As máquinas realizam estampagem, curling e lining e podem ser alimentadas por chapa ou bobina. Os sistemas UNIPRESS acrescentam operações em várias etapas para latas embutidas, incluindo estampagem, pré-depuxamento, desenho final, embossing, paneling e corte.

Séries

• END-O-MAT — Produção até 4320 epm; Ø end: 50–153 mm; Força máxima de prensa: 500–1500 kN; Ciclos: 175–240/min; Materiais: aço ou alumínio.
• UNIPRESS — Produção até 1800 epm; Ø end: 46–225 mm; End L×W: 60×40–235×235 mm; Força máxima de prensa: 800 kN; Ciclos: 80–225/min; Materiais: aço ou alumínio; Espessura: Fe 0.14–0.35 mm, Al 0.15–0.35 mm; Pistas: 1–8.
• Disc Curler — Aplicação: Curling; Produção até 2000 epm; Ø: 50–153 mm; Materiais: aço ou alumínio.
• High-Speed Liner — Aplicação: Lining; Produção até 2000 epm; Ø: 46–153 mm; Materiais: aço ou alumínio.
• Curler Liner Round — Curling & Lining; Produção 50–200 epm; Ø: 105–328 mm; Materiais: aço ou alumínio.
• Curler Liner Irregular Shape — Curling & Lining; Produção 50–200 epm; End L×W: 60×40–235×235 mm.
• Clip Welder Round — Soldagem de alça; Produção 50–200 epm.
• Clip Welder Irregular Shape — Soldagem de alça; Produção 50 epm; End L×W até 235×235 mm.

Características e benefícios (High-Speed Liner)

• Alta velocidade: até 2000 ends/carcaças/tampas por minuto para o High-Speed Liner.
• Confiabilidade: concepção rotativa comprovada para elevada disponibilidade em produção contínua.
• Flexibilidade: sistema de acionamento de ferramenta sobreposto e ajuste radial/altura da pistola de lining para rápidas trocas entre produtos.

Tipos de máquina

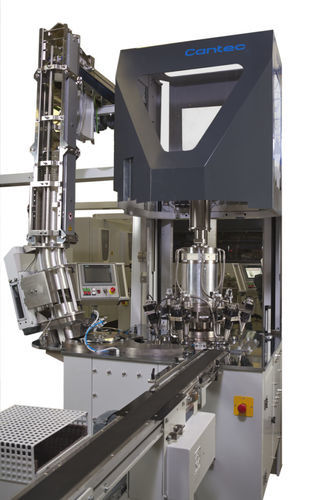

High-speed rotary liner — Tipo de produto: Ends / Shells; Diâmetro produto [mm]: 46–153; Produção máx. [epm]*: Dia. 50: 1000 / 1500 / 2000; Dia. 65: 900 / 1350 / 1800; Dia. 73: 800 / 1200 / 1600; Dia. 83: 750 / 1150 / 1500; Dia. 99: 700 / 1050 / 1400; Dia. 127: 550 / 800 / -; Dia. 153: 360 / 540 / -; Eixos / passo: 4 / 6 / 8; Material: aço ou alumínio. Imagens e vídeo de demonstração disponíveis para o high-speed rotary liner.

Especificações técnicas

• Aplicações suportadas: conformação de ends, curling, lining, soldagem de alça.
• Diâmetros típicos: 46–328 mm dependendo da série e do tipo de máquina.
• Intervalos de produção: ~50 epm (baixa velocidade/formas irregulares) até 4320 epm (END-O-MAT); high-speed liner comum até 2000 epm.
• Exemplos de força de prensa: 500–1500 kN (END-O-MAT); até 800 kN (UNIPRESS).
• Materiais processados: aço e alumínio.
• Exemplos de espessura: Fe 0.14–0.35 mm; Al 0.15–0.35 mm (UNIPRESS).
• Exemplos de ciclos: 175–240/min (END-O-MAT); 80–225/min (UNIPRESS).
• Opções eixos/passo: 4, 6, 8 (rotary liners).
• Alimentação: chapa ou bobina (END-O-MAT).
• Capacidades UNIPRESS: operações multi-etapa para latas embutidas e fundos.
