Visão geral do produto
Os sistemas combinados END-O-MAT são concebidos para produção de extremidades em velocidades médias e altas para tampas, carcaças EO, anéis e fundos. As máquinas realizam estampagem, curling e aplicação de liner e estão disponíveis com alimentação por chapa ou bobina.

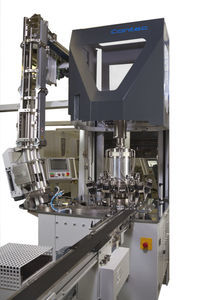

As máquinas UNIPRESS são concebidas para produzir latas profundas estampadas bem como tampas, extremidades ou carcaças regulares. Estágios típicos incluem estampagem, pré-desenho, desenho final, estampagem decorativa, painéis e corte.

Aplicações

• Formação de extremidades
• Curling
• Revestimento interno (lining)
• Soldagem de pega

Séries (visão geral)
END-O-MAT
Aplicação: End Forming
Produção [epm]: Até 4320
Dimensões extremidade Ø [mm]: 50 – 153
Força máxima da prensa [kN]: 500 – 1500
Número de batidas [batidas/min.]: 175 – 240
Material do anel / extremidade: Aço ou alumínio

UNIPRESS
Aplicação: End Forming
Produção [epm]: Até 1800
Dimensões extremidade Ø [mm]: 46 – 225
Dimensões extremidade L x W [mm]: 60×40 – 235×235
Força máxima da prensa [kN]: 800
Número de batidas [batidas/min.]: 80 – 225
Material do anel / extremidade: Aço ou alumínio
Espessura do anel: Fe 0.14 – 0.35 mm; Al 0.15 – 0.35 mm
Pistas: 1 – 8

Disc Curler
Aplicação: Curling
Produção [epm]: Até 2000
Dimensões extremidade Ø [mm]: 50 – 153
Material do anel / extremidade: Aço ou alumínio

High-Speed Liner
Aplicação: Lining
Produção [epm]: Até 2000
Dimensões extremidade Ø [mm]: 46 – 153
Material do anel / extremidade: Aço ou alumínio

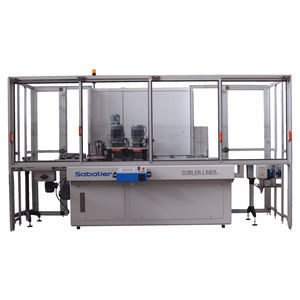

Curler Liner Round
Aplicação: Curling, Lining
Produção [epm]: 50 – 200
Dimensões extremidade Ø [mm]: 105 – 328

Curler Liner Irregular Shape
Aplicação: Curling, Lining para formas irregulares
Produção [epm]: 50 – 200
Dimensões extremidade L x W [mm]: 60×40 – 235×235

Clip Welder Round / Irregular Shape
Aplicação: Soldagem de pega
Produção [epm]: 50 – 200 (typ.)
Dimensões extremidade L x W [mm]: até 235×235 (formas irreg.)

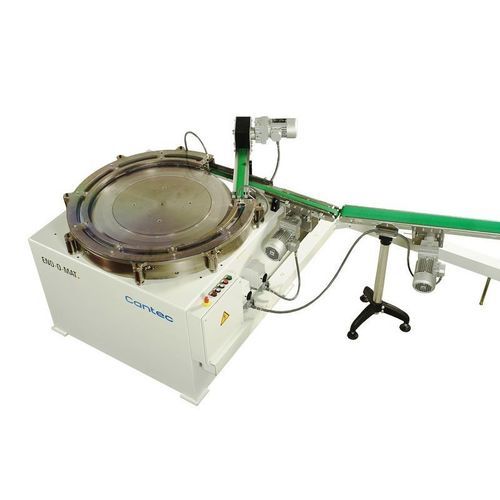

Características e benefícios – Disc Curler

• Robustez: Conceito comprovado que garante fiabilidade de produção.
• Generoso: Grande diâmetro (mais de 1000 mm) proporciona uma longa linha de contacto para permitir o curling preciso de materiais ultra-finos (DR).
• Simples: Segmento de curl fabricado em peça única para facilitar ajustes e evitar problemas de alinhamento; sistema de ajuste radial permite diferentes progressões de curl.
• Troca rápida: Projetado para troca rápida com um único segmento de curl e um disco central.

Tipos de máquina (exemplo: Disc Curler)
Tipo de máquina: Disc Curler
Produção máx. (exemplos): Dia. 153 mm: 600 epm | Dia. 99 mm: 1500 epm | Dia. 50 mm: 2000 epm
Dimensão extremidade Ø [mm]: 50 – 153
Observações: Para extremidades/coquillas em aço e alumínio

Operações incluídas e capacidades

• Estampagem
• Curling
• Lining
• Pré-drawing, final drawing, embossing, paneling e trimming (UNIPRESS)
• Opções de alimentação: chapa ou bobina

Características / especificações técnicas

• Exemplos de séries: END-O-MAT, UNIPRESS, Disc Curler, High-Speed Liner, Curler Liner (round & irregular), Clip Welder
• Intervalos de produção: de 50 epm (máquinas especiais) até 4320 epm (série END-O-MAT)
• Intervalos de diâmetro de extremidade: Ø 46 – 328 mm entre séries (típico: 46–225 mm, 50–153 mm, 105–328 mm)
• End L x W (formas irregulares): 60×40 mm até 235×235 mm (UNIPRESS / máquinas para formas irreg.)
• Forças máximas de prensa: típ. 500 – 1500 kN (END-O-MAT), até 800 kN (UNIPRESS)
• Número de batidas: ex. 80 – 240 batidas/min dependendo do modelo
• Compatibilidade de material: aço e alumínio
• Exemplos de espessura do anel: Fe 0.14 – 0.35 mm; Al 0.15 – 0.35 mm
• Pistas: configurável 1 – 8 pistas em determinados modelos
• Capacidades das máquinas: concebidas para produção de extremidades em velocidades médias e altas, latas profundas (UNIPRESS), tampas, carcaças, anéis e fundos
