Botão de comando capacitivo CHT3-4
IP69Kindustrialpor medida

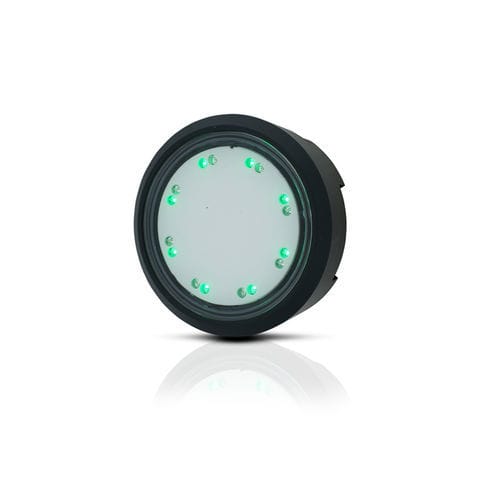

Botão de comando capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / por medida
Botão de comando capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / por medida
Botão de comando capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / por medida - imagem - 2
Botão de comando capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / por medida - imagem - 3
Botão de comando capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / por medida - imagem - 4
Botão de comando capacitivo - CHT3-4 - CAPTRON - IP69K / industrial / por medida - imagem - 5
Guardar nos favoritos
Comparar
Mais informações no site da CAPTRON

Características

Tipo
capacitivo
Grau de proteção
IP69K
Outras características
industrial, especial, por medida

Descrição

Descrição
  • Botão capacitivo com função estática
  • Para orifícios de montagem de 22,5 mm
  • Diâmetro total Ø 60 mm, área ativa Ø 50 mm
  • Fixação com porca canelada M18x1
  • Altura: 25 mm


Aplicação
TECNOLOGIA DE EDIFÍCIOS | AUTOMAÇÃO INDUSTRIAL

Personalização / Opções
  • Símbolos personalizados
  • Opcional: feedback tátil (vibração)
  • Opcional: feedback acústico
  • Opcional: saída por relé


Características
  • Cor do invólucro: preto tráfego (RAL 9017)
  • Feedback tátil: vibração
  • Feedback ótico: 16 LEDs alternados (máx. 2 cores)
  • Modos de operação: Estático (sinal permanente), Dinâmico (pulso limitado), Semi-automático, Manual
  • Saídas de comutação: transistor PNP; saída por relé sem potencial opcional
  • Proteção frontal: IP69K (à prova de água e óleo)


Downloads (itens disponíveis exibidos na página do produto)
  • Manual de instruções SENSORswitches CHT3-4 (EN / DE)
  • Certificados e documentos de conformidade (EN45545, EN50155, TSI-PRM, ECE-R118, CSA, exame de tipo CE)
  • Catálogo de produtos SENSORswitch, guia de configuração e catálogo de símbolos


Especificações técnicas
  • Tensão de alimentação: 24 V DC (16,8…32 V)
  • Sinal de saída: aprox. 300 ms (dinâmico); sinal permanente na função estática
  • Montagem: furo de montagem 22,5 mm; porca canelada M18x1
  • Feedback ótico: 16 LEDs alternados (máx. 2 cores)
  • Feedback tátil: vibração
  • Opções de ligação: cabos desencapados; conector M8; cabo + AMP 6,3; JST; borne
  • Saída: PNP (variantes/opcional: saída por relé livre de potencial)
  • Proteção contra inversão de polaridade: todas as linhas protegidas
  • Proteção contra curto-circuito/sobrecarga
  • Queda de tensão: máx. 3 V a 400 mA
  • Consumo a 24 V: máx. 30 mA
  • Temperatura de operação: -30°C…+80°C (dinâmico); 0°C…+55°C (estático)
  • Grau de proteção frontal: IP69K
  • Material do invólucro: Delrin (POM)
  • Material da superfície do botão: Policarbonato (PC)
