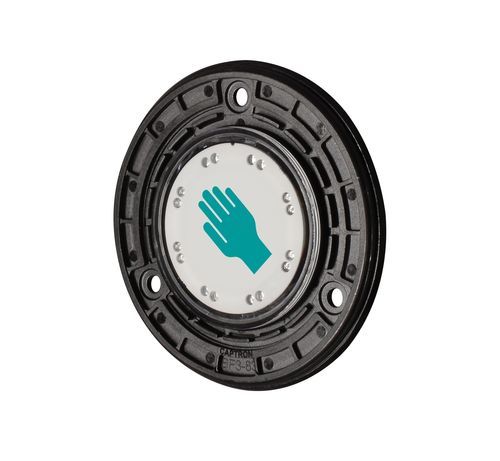

Botão de comando capacitivo CHT3-1

reforçadoIP69KNA

Descrição do produto
O pulsador capacitivo CHT3-1 (dinâmico) fornece um pulso de saída de aprox. 300 ms ao toque. Com uma área de atuação Ø 50 mm e diâmetro total de 88 mm com altura de montagem de 7 mm, é adequado para integração flexível em máquinas e equipamentos.
O botão é fixado com 3 parafusos; anéis de cobertura coloridos em policarbonato reforçado com fibra de vidro podem ocultar os parafusos. A eletrónica totalmente encapsulada torna o CHT3 extremamente robusto e 100% à prova de água e óleo (IP69K), indicado para ambientes industriais exigentes.

Conteúdo da embalagem

• Unidade sensor
• Flange de montagem (pré-montado)
• Manual de instruções

Não incluído

• Aro de cobertura colorido - encomendar separadamente
• Parafusos de fixação

Dados técnicos
Tensão de alimentação: DC 24 V (16,8…32 V)
Princípio de atuação: capacitivo
Força de atuação: não necessária
Feedback óptico: 8 LEDs verdes; 8 LEDs vermelhos
Fixação: montagem por parafusos (3x M4)
Ligação: conector M8, 4 polos
Saída: PNP-NO
Pulso de saída: aprox. 300 ms
Proteção contra inversão de polaridade: proteção em todas as linhas
Proteção contra curto-circuito: protegido contra curto-circuito e sobrecarga
Queda de tensão: máx. 3 V a 400 mA
Consumo a 24 V: máx. 30 mA
Temperatura de funcionamento: -30°C…+80°C
Grau de proteção: frente IP69K
Material da caixa: policarbonato (PC) reforçado com fibra de vidro

Características / Especificações

• Modelo: CHT3-1
• Área de atuação Ø: 50 mm
• Diâmetro total: 88 mm
• Altura do perfil: 7 mm
• Classe de proteção: IP69K (frente)
• Eletrónica: totalmente encapsulada, à prova de água e óleo
• Indicador LED: 8 verdes / 8 vermelhos
• Ligação: M8, 4 polos
• Tipo de saída: PNP, normalmente aberto (NO)
• Tensão de alimentação: DC 24 V (16,8–32 V)
