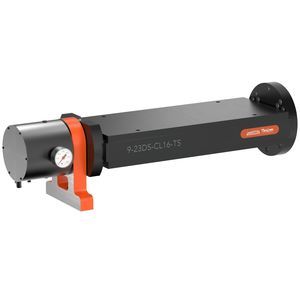

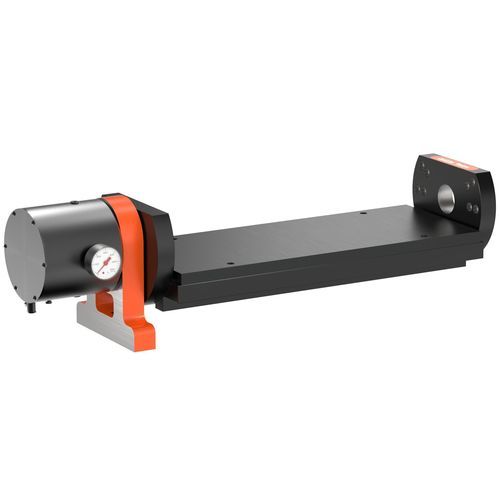

Mesa rotativa indexadora elétrica CL-923-TRTC

basculantepara centro de usinagempara usinagem

DescriçãoDesenvolvida pela Carr Lane Manufacturing em parceria com Martin Trunnion Tables, a Mesa trunnion de troca rápida unifacial transforma um centro de usinagem vertical 3 eixos padrão num sistema 3+1 ou 3+2 para usinagem multi‑faces de peças prismáticas. A plataforma de fixação aumenta a utilização do spindle e reduz o manuseio ao permitir trocas rápidas de fixações. Fornecida com uma sub‑placa e equipada com Headless Carr Lock® Clamps, suporta carregamento/descarga offline e rotinas de macros M-code com sonda para registo ao nível de micróns.

Características

• Converte um VMC 3 eixos padrão para capacidade 3+1 ou 3+2 para usinagem multi‑faces
• Sistema de sub‑placa de troca rápida permitindo troca de fixações em menos de um minuto
• Inclui Headless Carr Lock® Clamps para aperto rápido e repetível
• Usinada com precisão em ferro fundido Class 35 para amortecimento de vibrações e estabilidade térmica
• Planicidade e esquadro da mesa dentro de 0.001 in (0.025 mm)
• Alinhamento do suporte externo dentro de 0.0002 in (0.005 mm) da linha central rotativa

Materiais / Acabamentos
ITEM | MATERIAL | TRATAMENTO TÉRMICO | ACABAMENTO
Mesa | Ferro fundido Class 35 | - | Pintura preta
Placa | Alumínio | - | Anodização preta

AplicaçõesIdeal para aeroespacial, defesa, médico e aplicações industriais de precisão onde a repetibilidade e o rendimento são críticos. Suporta fluxos de fabrico lean e high‑mix, maximizando o tempo de spindle. Made in USA.

Especificações técnicas

• Nome do modelo: Single-Sided Quick-Change Trunnion Table (ex.: CL-923-TRTC)
• Repetibilidade típica: ±0.001 in (±0.025 mm)
• Tolerância de alinhamento do suporte externo: dentro de 0.0002 in (0.005 mm) da linha central rotativa
• Material da mesa: Ferro fundido Class 35; acabamento: Pintura preta
• Material da placa de fixação: Alumínio; acabamento: Anodização preta; fornecida com uma sub‑placa
• Clamps de rápida troca incluídos: (1) CL-16-HCLC-1 e (3) CL-16-HCLC-2 (conforme enviado com CL-923-TRTC)
• Referência de peça exemplo: CL-923-TRTC (altura do centro 6.000, tamanho da placa 22.5 x 9.0 x 0.75 in; inclui (1) CL-923-TRTC-FP)
• Projetada para carregamento/descarga offline para maximizar o tempo de spindle
• Requer mesa rotativa de 4.º eixo para operação; compatível com ciclos de sondagem para reduzir repetibilidade ao nível de microns
