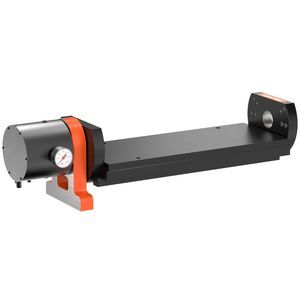

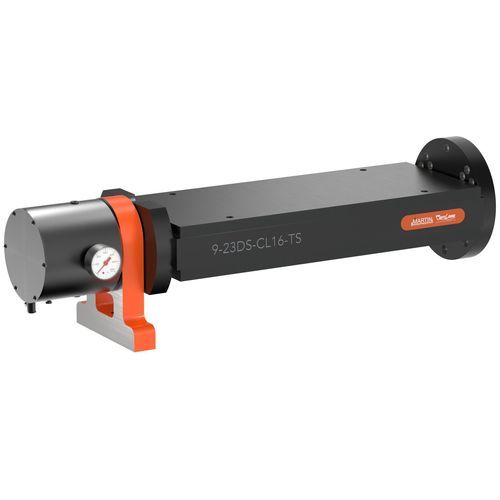

Mesa rotativa indexadora elétrica CL-923DS-TRTC

basculantepara centro de usinagemde alta precisão

Visão geral
Projetada em parceria entre Carr Lane Manufacturing e Martin Trunnion Tables, a mesa trunnion de troca rápida converte um centro de usinagem vertical 3-eixos padrão em um sistema 3+1 ou 3+2 para usinagem multi-face de peças prismáticas em uma única montagem. Esta plataforma de fixação melhora a precisão, reduz o tempo de manuseio e aumenta a utilização do spindle em ambientes de produção de alta mistura.

Configuração dupla face
Mesas trunnion dupla face incluem duas placas de fixação, permitindo dispositivos em faces opostas para maior densidade de peças ou operações back-to-back. Ambas as faces usam Headless Carr Lock® Clamps para trocas rápidas com morsa ou dispositivos dedicados, possibilitando trocas em menos de um minuto e mantendo repetibilidade de ±0,001 pol (±0,025 mm). Operadores podem carregar e descarregar peças offline enquanto a usinagem continua, maximizando o tempo ativo do spindle. Com sonda de ferramenta e macro M-code, a repetibilidade pode ser reduzida ao nível de micrômetros.

Construção e precisão
Cada mesa é usinada com precisão em ferro fundido Classe 35 para excelente amortecimento de vibrações e estabilidade térmica. Planicidade e esquadro da mesa são mantidos dentro de 0,001 pol (0,025 mm). O alinhamento do suporte externo é mantido dentro de 0,0002 pol (0,005 mm) da linha central rotativa, garantindo rigidez sob cargas pesadas ou excêntricas.

Instalação e uso
Fornecida com altura definida até a linha central do 4º eixo (típica 6,000 pol). Outras alturas podem ser obtidas com espaçadores, calços ou por encomenda especial. É necessária uma mesa rotativa compatível de 4º eixo para operação.

Aplicações
Ideal para aeroespacial, defesa, médico e aplicações industriais de precisão onde precisão repetível e rendimento são críticos.

Origem
Made in USA.

Material / Acabamento
ITEM / MATERIAL / TRATAMENTO TÉRMICO / ACABAMENTO
Mesa / Ferro fundido Classe 35 / - / Pintura preta
Placa / Alumínio / - / Anodização preta

Peças incluídas / Dados típicos do modelo
QUANTIDADE / N.º PEÇA / ALTURA DA LINHA CENTRAL / TAMANHO DA PLACA / PLACA DE FIXAÇÃO (INCLUSA) / CARR LOCK CLAMPS (INCLUIDAS)
— / CL-923DS-TRTC / 6,000 pol / 22,5 x 9,0 x 0,75 pol / (2) CL-923-TRTC-FP / (2) CL-16-HCLC-1; (6) CL-16-HCLC-2

Especificações técnicas

• Função: Converte VMC 3-eixos para usinagem multi-face 3+1 ou 3+2
• Repetibilidade: ±0,001 pol (±0,025 mm); pode ser reduzida ao nível micrométrico com sonda de ferramenta e macro M-code
• Construção: Mesa em ferro fundido Classe 35; placas de fixação em alumínio
• Tolerância planicidade & esquadro: 0,001 pol (0,025 mm)
• Alinhamento do suporte externo: dentro de 0,0002 pol (0,005 mm) da linha central rotativa
• Tempo de troca: troca de fixação < 1 minuto com Headless Carr Lock® Clamps
• Configuração: dupla face com duas placas para operações em faces opostas ou back-to-back
• Requisito: mesa rotativa 4º eixo compatível requerida
• Acabamento: Mesa — Pintura preta; Placas — Anodização preta
• Referência de peça típica: CL-923DS-TRTC
