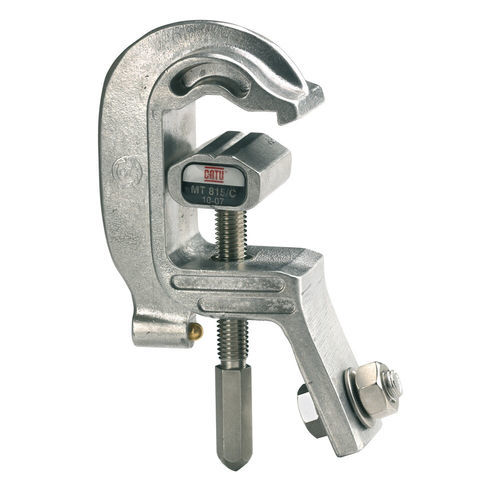

Garra de aterramento MT-815 series

Visão geral
Grampo para aterramento e curto-circuito para montagem em condutores redondos e planos. Referência MT-815-. Corrente de curto-circuito Icc 30 kA por 1 s.

Normas
IEC 61230

Aplicações

• Grampo para aterramento e curto-circuito (MALT/CC) em redondos e planos.
• Destinado a operações em alta tensão e intervenções de manutenção que exigem aterramento/curto-circuito temporário.

Características

• Capacidade de aperto: redondos Ø 5–35 mm.
• Planos: espessura 5–16 mm, largura até 40 mm.
• Faixa de ligação prevista para terminal (cosse).
• Material: liga leve.
• Classificação de curto-circuito: Icc 30 kA por 1 s.

Variantes / Tabela
Referência | Dimensões (mm) | Massa (kg) | Codet Enedis
MT-815-S | - | - | -
MT-815-S1 | - | - | -
MT-815-C | 180 x 120 x 45 | 0,6 | 3715042
MT-815-E | 180 x 120 x 45 | 0,6 | -

Especificações técnicas

• Tipo: grampo para aterramento e curto-circuito (MALT/CC).
• Corrente de curto-circuito (Icc): 30 kA por 1 s.
• Capacidade de aperto para redondos: Ø 5–35 mm.
• Para planos: espessura 5–16 mm, largura até 40 mm.
• Ligação: faixa prevista para terminal (cosse).
• Material: liga leve.
• Norma aplicável: IEC 61230.
• Dimensões (MT-815-C / MT-815-E): 180 x 120 x 45 mm.
• Massa (MT-815-C / MT-815-E): 0,6 kg.
