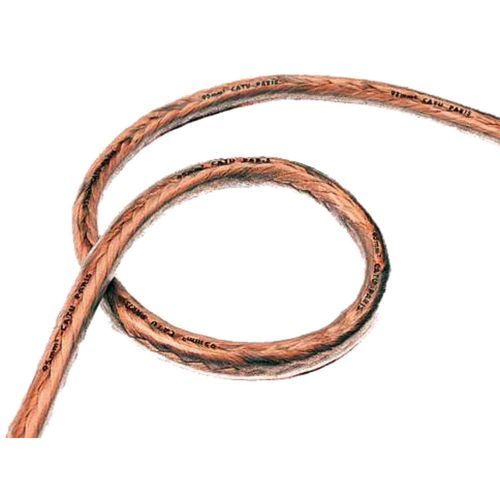

Fio-terra isolado M-24 series

Visão geral
Condutor de cobre com capa em vinil PVC destinado a aplicações de aterramento e curto-circuito (PAT/CC).

Utilização

• Cabo para aterramento e curto-circuito.

Normas
IEC 61230

Características

• Condutor: cobre com bainha isolante em PVC extra flexível (ST11).
• Bainha isolante translúcida.
• Raio mínimo de curvatura: 4 × diâmetro do cabo.
• Faixa de temperatura de operação: -40°C a +60°C.
• Marcação normativa a cada 500 mm.
• Fornecido em comprimentos mínimos de 5 m.

Referências disponíveis
Referência | Composição | Massa (kg) | Código Enedis
M-24-16 | Cabo cobre 16 mm², bainha PVC, Icc 4,5 kA/1 s | 0,18 /m | 3715104
M-24-25 | Cabo cobre 25 mm², bainha PVC, Icc 7 kA/1 s | 0,28 /m | 3715105
M-24-35 | Cabo cobre 35 mm², bainha PVC, Icc 10 kA/1 s | 0,38 /m | 3715106
M-24-50 | Cabo cobre 50 mm², bainha PVC, Icc 14 kA/1 s | 0,53 /m | 3715104
M-24-70 | Cabo cobre 70 mm², bainha PVC, Icc 20 kA/1 s | 0,78 /m | 3715107
M-24-95 | Cabo cobre 95 mm², bainha PVC, Icc 27 kA/1 s | 1,00 /m | 3715102
M-24-120 | Cabo cobre 120 mm², bainha PVC, Icc 34 kA/1 s | 1,30 /m | 3715104
M-24-150 | Cabo cobre 150 mm², bainha PVC, Icc 42,5 kA/1 s | 1,54 /m | 3715104

Características / especificações técnicas

• Condutor: cobre.
• Bainha: PVC grau ST11, extra flexível, translúcida.
• Temperatura de operação: -40°C a +60°C.
• Raio mínimo de curvatura: 4 × diâmetro do cabo.
• Marcação: intervalo normativo a cada 500 mm.
• Comprimento de fornecimento: fornecido em comprimentos mínimos de 5 m.
• Norma aplicável: IEC 61230.
