Sensor de deslocamento linear T-NC

com potenciômetrocom saída CC

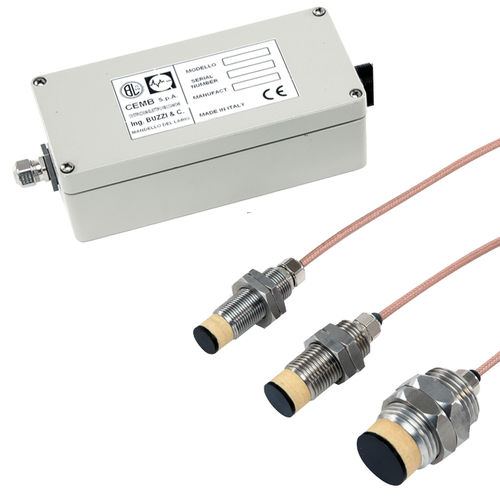

O Transdutor de Proximidade CEMB T-NC detecta o deslocamento de um alvo voltado para o sensor. As diferentes dimensões do sensor permitem a sua aplicação para a deteção de diferentes gamas de medição. O princípio de funcionamento baseia-se na geração de um campo de alta frequência, irradiado pela sonda, que induz uma corrente de Foucault no alvo que se encontra de frente para a própria sonda. A intensidade desta corrente de Foucault depende diretamente do espaço de ar da sonda e é convertida num sinal elétrico processado pelo conversor. O transdutor de correntes de Foucault é utilizado para a medição sem contacto do deslocamento e da expansão de máquinas rotativas. As caraterísticas estruturais da sonda permitem a sua instalação num ambiente particularmente pesado, com a presença de vapor, óleo e agentes agressivos (tipicamente em turbinas a vapor, turbinas a gás, compressores, etc.). Estes transdutores são compostos por uma sonda ST-NC/16, ST-NC/20 ou ST-NC/30 e um conversor T-NC contidos num invólucro de alumínio fundido, completo com um conetor (de acordo com as normas MIL) para a ligação do transdutor ao sistema de aquisição
