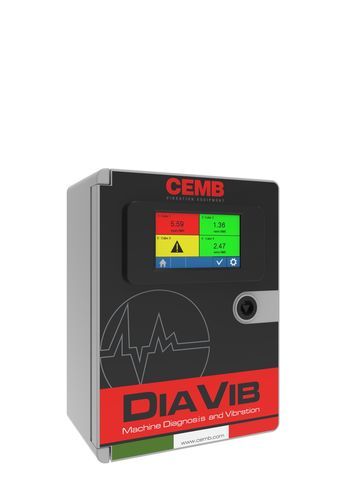

Sistema de monitoramento de vibração DIAVIB

de estado e diagnósticode condição de máquinade aceleração

Visão geral
Sistema de monitorização de vibrações baseado na medição, visualização e análise de vibrações para identificar anomalias, otimizar a manutenção, aumentar a eficiência dos processos e reduzir paragens de máquina.

Configurações disponíveis

• PROVIB – L (Unidade local) pode gerir até 8 CUBE triaxiais
• PROVIB – M (Unidade master) pode gerir até 5 unidades locais com 24 CUBE no total
• PROVIB – C (Unidade Combi) combina as funções de uma Unidade Local e de uma Master

Vantagens

• Instalação fácil: cablagem mínima e sem necessidade de software ou licenças adicionais
• Compacto, modular e flexível: adaptável a instalações de diferentes tamanhos e configurações
• Eficiência operacional: reduz tempos de paragem e custos de manutenção, melhorando a produtividade global
• Segurança: proteção de dados com chaves encriptadas, protocolos seguros e acesso multinível

Dados técnicos (resumo)
PROVIB - L
Dimensões (mm): 330 x 250 x 130
Características ambientais: IP 65, ABS/Poliéster - uso exterior, sem exposição ao sol direto
Alimentação: 110-230 VAC (1 A)
Sensores CUBE geridos: 8 (locais)
Unidades locais geridas: -
Portas Ethernet: 1 (LAN)
EDGE computing: -
Armazenamento local: -
Web Dashboard: -
Acesso Cloud: -
Comunicação sem fios: -
Touch Panel Display (Opcional): 4.3” (para CUBE locais) Valores em tempo real - Trend (últimas 24h)
Funções adicionais: Diagnóstico de máquina - Gestão de alarmes - Configurações CUBE

PROVIB - M
Dimensões (mm): 400 x 300 x 190
Características ambientais: IP 65, ABS/Poliéster - uso exterior, sem exposição ao sol direto
Alimentação: 110-230 VAC (3 A)
Sensores CUBE geridos: 24 (remotos)
Unidades locais geridas: 5
Portas Ethernet: 2 (LAN-WAN)
EDGE computing: Sim (AL300)
Armazenamento local: 4 GB RAM + 8 GB FLASH (expansível)
Web Dashboard: Análise de vibrações avançada - Trend - FFT Waterfall - Diagnóstico de máquina
Funções adicionais: Gestão de alarmes - Estatísticas - Exportação de dados e backup
Acesso Cloud: Sim, disponível por assinatura (mesma interface do Web Dashboard)
Comunicação sem fios: Wi‑Fi - Modem 3G/4G (opcional)
Touch Panel Display (Opcional): -

PROVIB - C
Dimensões (mm): 400 x 300 x 190
Características ambientais: IP 65, ABS/Poliéster - uso exterior, sem exposição ao sol direto
Alimentação: 110-230 VAC (3 A)
Sensores CUBE geridos: 24 (incluindo até 8 locais)
Unidades locais geridas: 5
Portas Ethernet: 2 (LAN-WAN)
EDGE computing: Sim (AL300)
Armazenamento local: 4 GB RAM + 8 GB FLASH (expansível)
Web Dashboard: Análise de vibrações avançada - Trend - FFT Waterfall - Diagnóstico de máquina
Funções adicionais: Gestão de alarmes - Estatísticas - Exportação de dados e backup
Acesso Cloud: Sim, disponível por assinatura (mesma interface do Web Dashboard)
Comunicação sem fios: Wi‑Fi - Modem 3G/4G (opcional)
Touch Panel Display (Opcional): 4.3” (para CUBE locais) Valores em tempo real - Trend (últimas 24h)

Observações
As entradas de cabo são fornecidas soltas e devem ser montadas pelo instalador.
Nas versões com modem, o cartão SIM não está incluído e é da responsabilidade do cliente.

Características / especificações técnicas

• Grau de proteção: IP 65 (ABS/Poliéster), adequado para uso externo mas não para exposição direta ao sol
• Alimentação: 110-230 VAC (varia conforme a versão, ex. 1 A para L, 3 A para M/C)
• Capacidade de sensores: de 8 (local) até 24 (remoto/total) conforme a configuração
• Redes: portas Ethernet (1 para L; 2 LAN-WAN para M/C), Wi‑Fi e modem 3G/4G opcional
• Edge computing: presente nas versões M e C (módulo AL300)
• Armazenamento local: 4 GB RAM + 8 GB FLASH (expansível) nas versões M e C
• Web Dashboard: análise avançada de vibrações, trend, FFT waterfall, diagnóstico de máquina, gestão de alarmes, estatísticas, exportação de dados e backup (funcionalidades completas em M/C)
• Acesso Cloud: disponível por assinatura (mesma interface do Web Dashboard)
• Ecrã táctil opcional: 4.3” para visualização local de valores em tempo real e tendências (24h)
