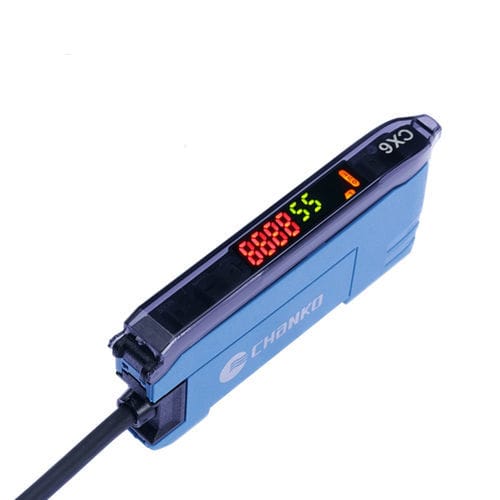

Sensor ótico de luz CX6-DN10Spara detecçãonão especificadode fibra óptica
Guardar nos favoritos
Comparar
Características
- Grandeza física
- de luz
- Aplicações
- para detecção
- Outras características
- de fibra óptica, com display LCD, código IP
Descrição
Visão geral do produto
Funções principais
Características ópticas e de resposta
Parâmetros mecânicos / elétricos
Ambiente de operação
Embalagem e acessórios
Especificações técnicas
- Série: sensores de fibra óptica CX6
- Modelo: CX6-DN10S
- Tipo: modelo atualizado
- Saída: NPN NO/NC (coletor aberto, selecionável)
- Tensão de alimentação: DC 12~24 V
- Alimentação: três fios DC
- Grau de proteção: IP50
- Conexão: cabo moldado
Funções principais
- Configuração com um toque, ajuste de limiar, inicialização, salvar/carregar dados, bloqueio de teclas
- Detecção por janela, comutação NO/NC, zeragem da luz recebida
- Quatro velocidades de detecção, compensação automática de luz, cinco funções de temporizador
- Ajuste de nível de luz e percentagem, função de diferenciação
- Alternância de display numérico, display invertido, modo economia de energia
Características ópticas e de resposta
- Fonte de luz: luz vermelha
- Frequência de resposta (selecionável): 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- Tempo de resposta (correspondente): 33 μs / 200 μs / 850 μs / 18 ms
- Modos de resposta: ultra-alta velocidade / alta velocidade / padrão / alta precisão
Parâmetros mecânicos / elétricos
- Tipo de sinal: saída de comutação
- Modo de ação: Light ON / Dark ON
- Corrente de alimentação: ≤ 30 mA
- Consumo de energia: ≤ 720 mW (≤30 mA a 24 V; ≤60 mA a 12 V)
- Resistência de isolamento: ≥ 20 MΩ
- Resistência a choque: 150 m/s², 3 vezes em cada eixo X, Y, Z
- Resistência a vibração: 10–50 Hz dupla amplitude 0,7 mm ou 50 m/s², 1,5 h por eixo
- Tensão suportada: AC 1000 V 50/60 Hz 1 min (partes carregadas para carcaça)
- Peso: aprox. 65 g
- Circuitos de proteção: proteção contra inversão de alimentação, proteção contra curto-circuito na saída, proteção contra ligação inversa da saída, proteção contra sobretensão
- Comprimento do cabo: 2 m
Ambiente de operação
- Humidade operação/armazenamento: 25–85% RH (sem congelação, sem condensação)
- Iluminação ambiente: ≤ 10000 lx
Embalagem e acessórios
- Inclui: manual, certificado de conformidade
- Material da carcaça: PC; Material do cabo: PVC
Especificações técnicas
- Modelo: CX6-DN10S
- Série: sensores de fibra óptica CX6
- Tipo: modelo atualizado
- Saída: NPN NO/NC
- Tensão de alimentação: DC 12~24 V
- Alimentação: três fios DC
- Grau de proteção: IP50
- Conexão: cabo moldado, 2 m
- Frequência de resposta (selecionável): 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- Tempo de resposta (correspondente): 33 μs / 200 μs / 850 μs / 18 ms
- Fonte de luz: vermelho
- Corrente de alimentação: ≤ 30 mA
- Consumo: ≤ 720 mW (a 24 V)
- Resistência de isolamento: ≥ 20 MΩ
- Choque/vibração/tensão: ver parâmetros técnicos
- Peso: aprox. 65 g
- Materiais: carcaça PC, cabo PVC
- Documentos incluídos: manual, certificado de conformidade
