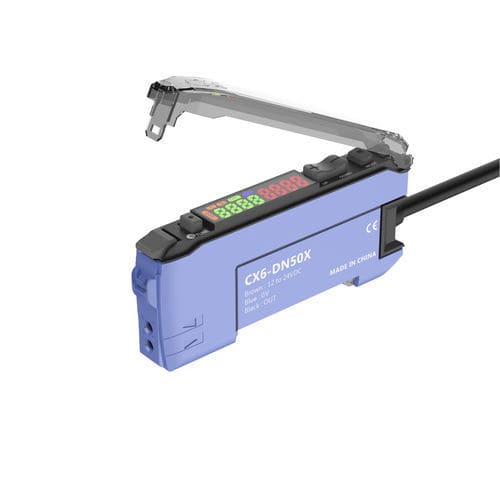

Sensor fotoelétrico tipo barreira CX6-DP50Xdifusoretangularinfravermelho
Guardar nos favoritos
Comparar
Características
- Tipo
- tipo barreira, difuso
- Configuração
- retangular
- Tipo de feixes
- infravermelho
- Outras características
- de alto desempenho, com amplificador integrado, de alta velocidade, à prova de água, à prova de água, com visor digital, com calibração
- Aplicações
- para peças pequenas, para logística, para reconhecimento de objetos, para portão, para aplicações higiênicas, para máquina de acondicionamento, para porta automática
- Alcance máximo
MÁX: 2.000 mm
(6,6 in)MÍN: 1 mm
(0 in)
Descrição
Série
Sensor fotoelétrico série CPG
Visão geral do produto
Principais características
Parâmetros mecânicos / elétricos
Materiais
Ambiente de operação
Aplicações recomendadas
Documentos e desenhos
Especificações técnicas (resumo)

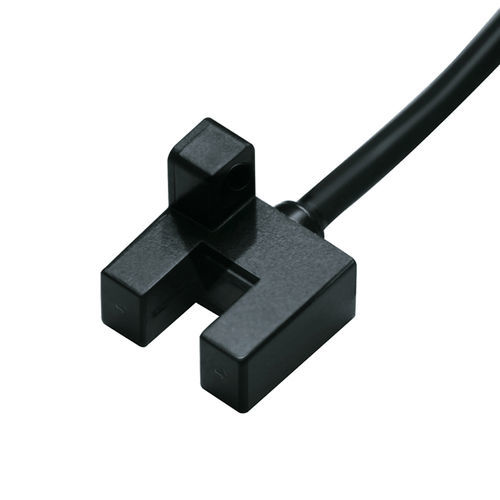

Sensor fotoelétrico série CPG
Visão geral do produto
- Modelo: CPG-TF05N3R
- Distância de detecção: 0–5 mm
- Estrutura: tipo ranhura
- Princípio de detecção: barreira (oposto)
- Largura da ranhura: 5 mm
- Saída: NPN NO/NC (sinal de comutação)
- Tensão de alimentação: DC 5–24 V
Principais características
- Direção de detecção: face da ranhura
- Comprimento do cabo: 1 m (cabo moldado)
- Frequência de resposta: 1000 Hz
- Tempo de resposta: 500 µs
- Fonte de luz: infravermelho
- Tipo: R
- Acessórios: manual do usuário, certificado
- Objeto padrão detectável: objetos opacos ≥ 2 × 0,8 mm
Parâmetros mecânicos / elétricos
- Tipo de saída: NPN NO/NC
- Ligação: 4 fios DC
- Grau de proteção: IP50
- Tipo de sinal: comutação
- Modos de operação: Light ON / Dark ON
- Consumo: <35 mA
- Indicador: LED vermelho (aceso ao receber)
- Proteção: proteção contra curto-circuito
- Tensão residual: <0,8 V (carga 100 mA); <0,4 V (carga 40 mA). Para saída PNP coletor aberto DC 5–24 V ≤50 mA, tensão residual <0,8 V (carga 50 mA)
- Corrente de carga: ver especificações de tensão residual (varia conforme o tipo de saída)
- Resistência a choques: 300 m/s² em X/Y/Z, 3 impactos
- Resistência a vibrações: 20–2000 Hz, amplitude 1,5 mm, X/Y/Z, 2 h
- Peso: aprox. 19 g
Materiais
- Caixa: PBT
- Partes transparentes / emissor / receptor: policarbonato
- Cabo: PVC
Ambiente de operação
- Temperatura de operação: -25 °C a 55 °C
- Humidade: 5–95 % HR (sem condensação, sem gelo)
- Iluminação ambiente: <1000 lx
Aplicações recomendadas
- Indústria eletrônica 3C – montagem e inspeção
- Sistemas de estacionamento automatizados
- Automação logística e armazéns
Documentos e desenhos
- Manual do usuário (incluído)
- Modelo 3D (STP) disponível
Especificações técnicas (resumo)
- Modelo: CPG-TF05N3R
- Série: sensores fotoelétricos CPG
- Detecção: 0–5 mm (barreira)
- Estrutura: ranhura, largura 5 mm
- Saída: NPN NO/NC
- Tensão de alimentação: DC 5–24 V
- Consumo: <35 mA
- Frequência de resposta: 1000 Hz
- Tempo de resposta: 500 µs
- Grau de proteção: IP50
- Comprimento do cabo: 1 m (moldado)
- Materiais: caixa PBT, partes transparentes PC, cabo PVC
- Temperatura de operação: -25 °C a 55 °C
- Humidade: 5–95 % HR (sem condensação)
- Peso: aprox. 19 g
